Vysoce kvalitní závěsný šroub vyrobený v Číně

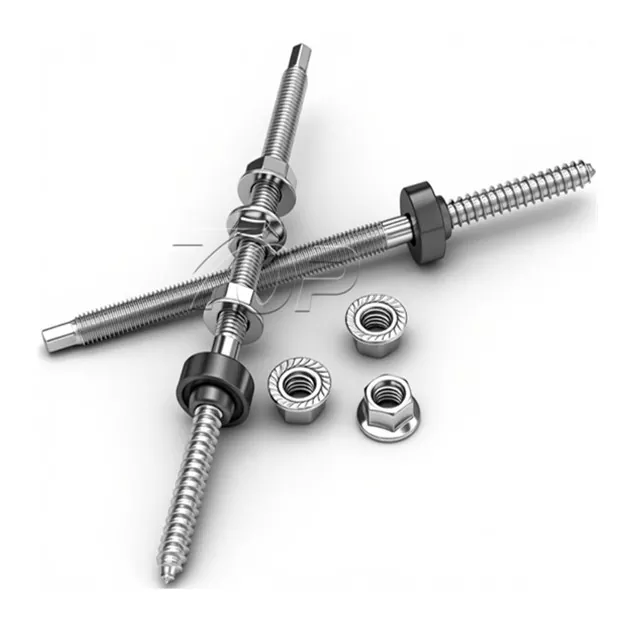

Závěsný šroub pro montáž solárních konstrukcí, vyrobený společností Topfencesolar v čínském městě výroby šroubů Xiamen. Skládá se z hlavních tří částí níže.

Popis:

Položka	Materiál	Velikost	Množství	Hmotnost jednotky
šroub M10	SUS304	M10*200	1	0.085
Přírubová matice M10	SUS304	M10*15*10	3	0.011
Gumová podložka	EPDM	M10*200	1	0.05

Název produktu: Šrouby solárního panelu

Materiál: SUS304/316

Antikorozní: Vysoký výkon

Místo instalace: na střechách

Barva: přírodní nebo přizpůsobená

Funkce: Upevňovací prvky konstrukce solárních panelů

Před odesláním sestavte

Šrouby solárních panelů jsou optimalizovanou strukturou, která nevyžaduje složitou instalaci. Díky tomu je montáž konstrukce solárních panelů zjednodušená a efektivnější a nabízí spolehlivou podporu fotovoltaických modulů.

Nosnost:

Maximální zatížení větrem: Max. Až 60 m/s

Maximální zatížení sněhem: Max. Až 1,4 KN / m2

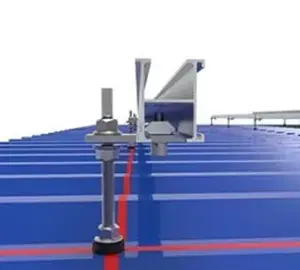

Vhodné aplikace střešních ploch: vlnitá plechová střecha, trapézová střecha, sendvičová plechová střecha, plechová střecha atd.

Další rozměry:

Použití metod:

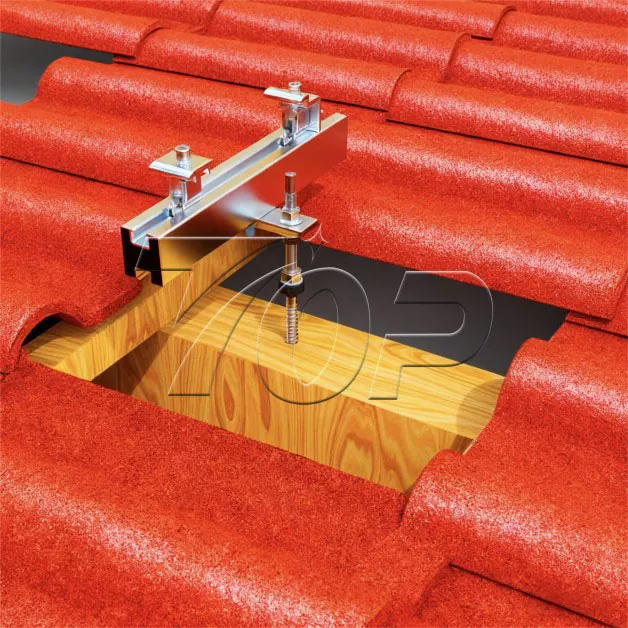

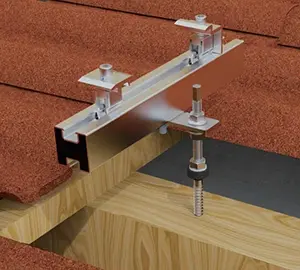

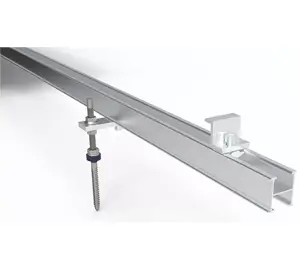

Thesolární závěsný šroubse používá ve spojení s montážní sadou pro L-nohy pro upevnění solárních kolejnic pomocí středových svorek a koncových svorek.

Úvodní příručka

(1) Změřte střechu a předvrtejte polohu montážní dutiny na kovovém nosníku nebo dřevěné krokvi.

(2) Zašroubujte šrouby do předvrtaných otvorů a ujistěte se, že deska EPDM je pevně připojena ke střeše, aby se eliminovalo riziko úniku vody.

(3) Upravte výšku pro konečné umístění panelu vysoko nad střechu a poté utáhněte pojistné matice.

(4) Namontujte blok L-noh na jeho horní stranu a pevně přišroubujte přírubové matice M10.

(5) Připojení solárních kolejnic s kolejnicovými konektory, montáž na sady L-noh.

(7) Namontujte solární panely na konstrukci pomocíStředové a koncové svorky solárního paneludokončit celou střešní dlažbu.
