Výrobce a dodavatel montážních kolejnic pro solární panely

Značka Xiamen TopfencesolarMontážní lišty pro solární panelypoužívané pro střešní solární systémy jsou vysoce kvalitní hliníkový materiál optimalizovaný pro montáž solárních panelů.

Typ střechy solární kolejnice:

Hliník 6005-T5/T6 se vyznačuje vysokou pevností, vynikající odolností proti korozi a extrémně nízkou hmotností, nejvhodnějším materiálem pro střešní systémy

TF-RL řada B46 lišta | Délka 4000 mm, 4200 mm, 4500 mm, 4800 mm atd.

Normální velikost: 27,3 * 48,3 * 4500 mm

Povrchová úprava: ≥10μm

Montážní sady na kolejnice

Detaily konstrukce: Vezměte si například TF-RL-B46, který je jedním z nejoblíbenějších modelů.

Rozměry konstrukce:

Parametry geometrie řezu konstrukce
(1) Železnice:	B46		Materiál:		AL6005-T6
σs = 250	N/mm2		E = 70 000		N/mm2
Parametry geometrie sekce
A(mm2)		197.0		IP (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Hmotnost/metr = hustota ρ(kg/m³) × plocha průřezu A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

= 5,23 N/m

Analýza chemického složení hliníkové kolejnice B46:

(Testovací metoda: GB/T3190-2008, OES)

Chemické prvky AL6005-T6
Živel	Nařízení z roku 6005	Antai Aluminium Products (AT6006-T6)	Závěr
Si	0,6 – 0,9	0.62	Přihrávka
Fe	≤0,35	0.13	Přihrávka
Cu	≤0,10	<0,001	Přihrávka
Mn	≤0,10	0.003	Přihrávka
Mg	0,40-0,60	0.56	Přihrávka
Cr	≤0,35	0.001	Přihrávka
Zn	≤0,10	0.01	Přihrávka
Ti	≤0,10	0.014	Přihrávka
Al	okraj	okraj	Přihrávka

Zkouška tahem:

Zkušební metoda: JIS Z 2241-2011

Mechanické vlastnosti AL6005-T6

Testovaný předmět	Typ vzorku	Pevnost v tahu (Rm) (Mpa)	Důkazní pevnost (R0 ,2) (Mpa)	Prodloužení po zlomení (A50 mm) (%)
Výsledek	č. 13B	295	263	10

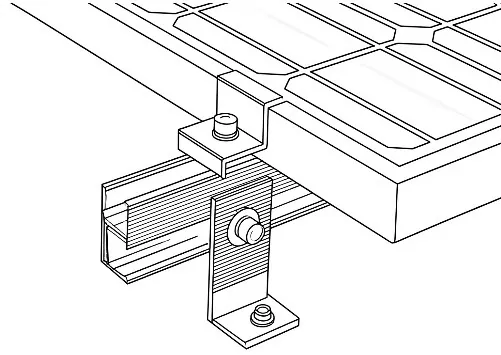

Příslušenství sady pro montáž na kolejnicovou konstrukci:


Dva závity šroubů	Střešní háky	Sada L-nohy	Středová svorka 1

Koncová svorka 1	Středová svorka 2	Koncová svorka 2	Vodivý plech

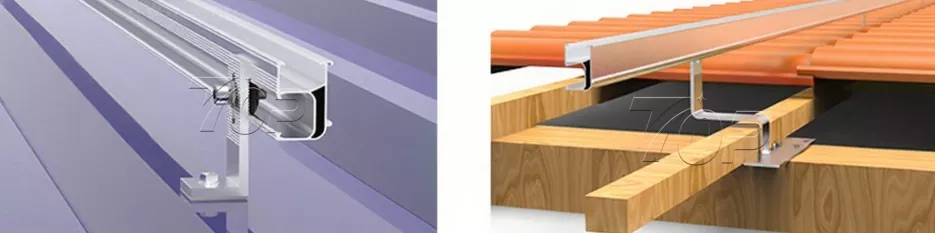

Více aplikací pro kolejnice

View as

Hliníkové držáky pro montáž solárních panelů

Hliníkové držáky kolejnic pro montáž solárních panelů vyrobené společností Xiamen Topfencesolar z Číny pomocí střešních háků namontovaných na nosníku k podpoře kolejnic B45. Konektory kolejnic spojující kusy kolejnic v jedné dlouhé kolejnice řady po řadách pro uspořádání solárních panelů v orientaci na šířku nebo na výšku. Jeho vysoká spolehlivost je vřele vítána na trzích Evropy, Asie a Ameriky.
Název značky:Topfencesolar
Materiál produktu:Hliník
Funkce produktu:Lišty pro montáž solárních panelů
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Montážní lišta na střechu solárního stojanu

Jako důvěryhodný dodavatel solárních montážních konstrukcí se Xiamen Topfencesolar Co., Ltd věnuje navrhování a výrobě vysoce výkonných střešních montážních lišt pro solární stojany, které splňují různé požadavky trhu, od obytných střech až po komerční fotovoltaické elektrárny. Navrhujeme produkty, které poskytují jak technický výkon, tak nákladovou efektivitu.

Název značky:Topfencesolar

Materiál produktu:AL6005-T5/ AL6063-T6

Funkce produktu:Montáž na střechu

Životnost:Více než 20 let

Ukázat více >> Odeslat dotaz >>

Kolejnice solárních panelů

Kolejnice solárních panelů poskytují stabilní podporu pro solární střešní montážní systém a mohou se přizpůsobit různým příležitostem. Xiamen Topfencesolar je profesionální výrobce, který nabízí přizpůsobené služby kolejnic pro solární panely, které pomáhají klientům s jejich solárními projekty. Vzorky jsou k dispozici pro různé velikosti a množství.
Název značky:Topfencesolar
Materiál produktu:Hliník Al6005-T5 / T6
Funkce produktu:Kovová střešní solární montáž
Životnost:20 let

Ukázat více >> Odeslat dotaz >>

Mini kolejnice pro montáž solárního panelu na kovovou střechu

Jako profesionální výrobce a dodavatel v Číně by mohla mini kolejnice pro montáž solárních panelů na kovovou střechu odolná a lehká charakteristika od společnosti Xiamen Topfencesolar snížit náklady na montáž solárního panelu o 20–30 %. Povrchová anodizace hliníku je zpracována ≥ 10 μm, vyžaduje velké úsilí, aby byla odolná vůči UV záření a korozi, při údržbě po dobu 25 let. Toto bezkolejnicové řešení je dobře vítáno a používáno v obytných, komerčních a průmyslových solárních systémech.
Název značky:Topfencesolar
Materiál produktu:Al6005-T5
Funkce produktu:Pro zatížení solárních panelů na střeše nebo zemi
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Montáž na střešní nosič solárních panelů

Topfencesolar vede pro výrobu střešních nosičů solárních panelů, továrna se sídlem v Číně. Lišta je klíčovým instalačním držákem fotovoltaického systému. S montáží na kolejnice by mohl bezpečně upevnit solární panely na různé střechy. Jako jsou betonové, kovové a dlaždicové střechy. Lehké kolejnice jsou vyrobeny z hliníkové slitiny, mají vynikající odolnost proti korozi a navíc se snadno instalují.

Ukázat více >> Odeslat dotaz >>

Hliníkové montážní lišty solárních panelů

Hliníkové montážní lišty solárních panelů jsou jednou z důležitých součástí celé solární montážní konstrukce. Jsou vyrobeny z hliníkových materiálů 6005-T5 s eloxovanou povrchovou úpravou, odolné více než 25 let.
Název značky:Topfencesolar
Materiál produktu:Hliník 6005-T5, 6063-T6
Funkce produktu:Solární montážní podpora
Životnost:≥ 20 let

Ukázat více >> Odeslat dotaz >>

Jako spolehlivý výrobce a dodavatel Montážní lišty pro solární panely v Číně máme naši továrnu. Chcete-li získat ceník přizpůsobených produktů, kontaktujte nás.
