Dodavatel vysoce kvalitních a odolných střešních držáků solárních panelů

Společnost Topfencesolar je vedoucím výzkumným a vývojovým centrem a projektováním systémů střešních montáží solárních panelů. Profesionálně nabízíme solární řešení na jednom místě. Naše systémy zahrnujíMontáž solárního panelu na plochou střechu, Kovový střešní montážní systém, zemní solární montážní systém, solární systém pro auto, solární střešní systém BIPV a agrovoltaický solární systém.

Výstavba solární elektrárny přímo na střeše stávajících budov a není potřeba zabírat další pozemky. V současnosti je to oblíbené řešení transformace městské energie. Střešní solární systém dobře kombinuje solární konstrukce a střechu jako ucelenou a integrovanou konstrukci.

Jaké střechy by mohly být instalovány se solárními panely?

Kategorie střechy:

Taškovou střechou	Kovová střecha	Asfaltová střecha	Betonová střecha

Kovové střechy, jako je střecha se stojatou drážkou, vlnitá deska atd.

Spodní část střechy ze šikmých tašek s dřevěným trámem

Šikmá nebo plochá asfaltová střecha

Betonová střecha typu cementování

Další kategorie…

1. U plechové střechy změřte velikost střechy. systém je navržen na základě vašich stávajících detailů velikosti střechy, jak je uvedeno níže.

2. Tým inženýrů Topfencesolar odpovídajícím způsobem nastaví nejlepší řešení pro střechy.

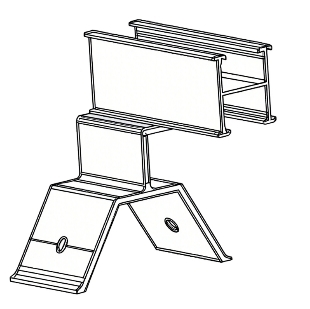

A. Kovová střecha vybírá střešní příchytky s optimalizovaným systémem H kolejnic, snadná a rychlá instalace.

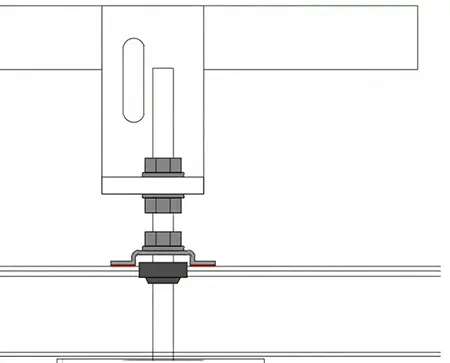

b. L-nohy se systémem šroubů pro střechu z vlnitého plechu.

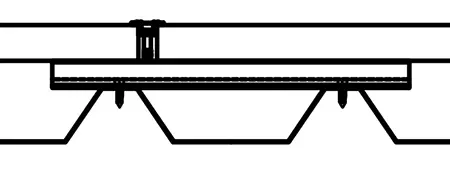

C. Systém Mini Rail optimalizoval konstrukci tak, aby byla nakládací hmotnost co nejmenší.

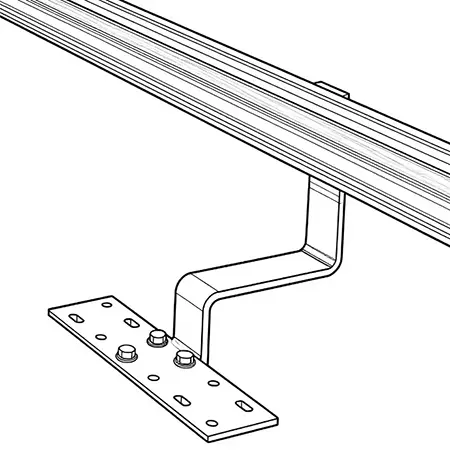

d. Taškové střechy jsme si mohli vybrat pomocí střešního háku / dvouhlavých šroubů + kolejnicový systém.

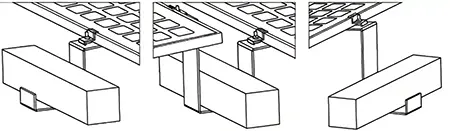

E. Plochá střecha většinou uplatňovala balastní systém nebo design stativu.

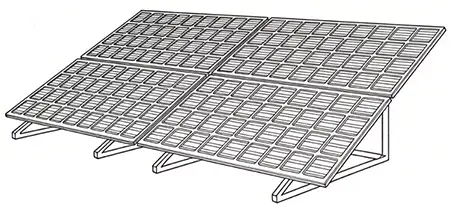

F. Konstrukce stativu by mohla splňovat různé úhly a vysoké přizpůsobení pro lepší výrobu solární energie na plochých nebo šikmých střechách.

Další řešení prosímkontaktujte nás, poskytneme řešení týkající se vaší střechy.

Faktory pro návrh střešní montážní konstrukce:

Návrhové zatížení

Položky	Parametr (příklad níže)
Rozměr panelu	2278113430
Hmotnost panelu	30 kg
Orientace panelu	Vertikální nebo Na šířku
Počet panelů / na sadu	1 × 2 = 2 ks
Úhel náklonu	11°
Regionální rychlost větru	72 m/s (rychlost poryvu 3 s)
Zatížení pozemního sněhu	0 Kpa
Kategorie terénu	3
Maximální výška	10 m
Místo instalace	Střešní
Regiony	C
Design Standard	AS/NZS 1170 (příklad)

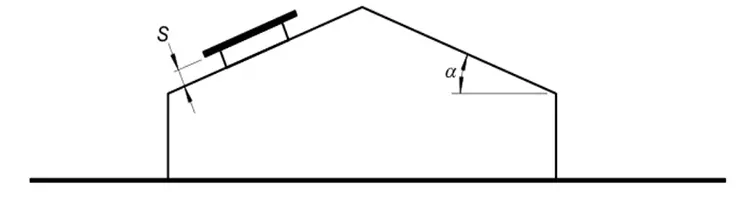

Pokud α= 11°
Když,	θ = °, kladné	= 0,600
Když,	θ = 0°, záporné	= -1,400

Výpočet napětí Struktury

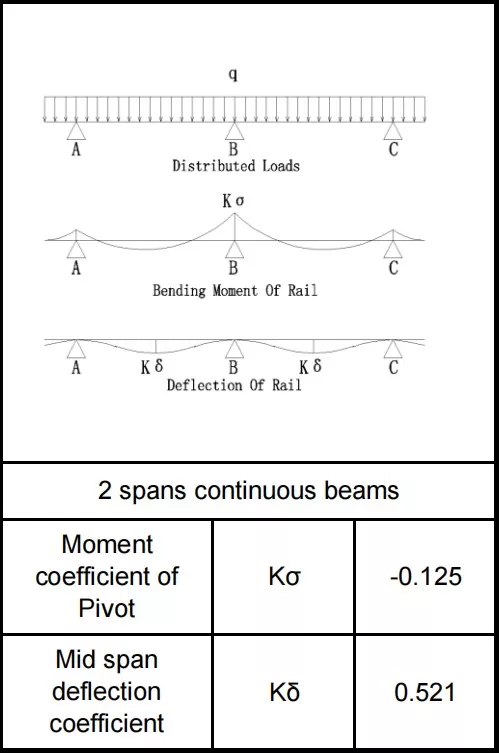

Mapa náčrtu šířky zatížení jedné kolejnice

Rozpětí L=1,050 m

Konzola Ls=0,200 m

Počet rozpětí n=2

Úhel náklonu θ=11°

Zatížená šířka kolejnic B=0,759m

Kombinace zatížení

Kombinace zatížení kolejnice
		X Asix -Qx (N/m)	Y Asix-Qy (N/m)
Zatížení	Pevné zatížení-G	17.49	89.97
	Zatížení proti větru-W1	0	718.39
	Zatížení větrem nahoru-W2	0	-1676,24
	Sněhové zatížení-S	0.00	0.00
Kombinace zatížení	1,35G	23.61	121.46
	1,2 G + 0,6 S	20.99	107.96
	1.2G+W1	20.99	826.35
	0,9 G+W2	15.74	-1595,27

Bezpečný návrh konstrukce střešního solárního panelu by měl být proveden za podmínek bezpečného počítání, aby se podpořila struktura dlouhodobého používání.

Životnost naší konstrukce je ≥ 25 let

Záruka je 10 let.

View as

Solární trojúhelníkový předřadník pro montáž na plochou střechu

Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní montážní systém na ploché střechy solárního trojúhelníku. Montážní systém na ploché střechy je navržen pro různé instalace solárních panelů na ploché střechy s nepronikajícím designem. Topfencesolar navrhl tento systém zabezpečený zátěží, eliminuje potřebu prostupu střechou a eliminuje riziko zatékání vody do střechy. Je to ideální řešení pro komerční a průmyslové aplikace na ploché střechy, které je dobře osvědčené a skvěle používané v Evropě, Severní Americe, MENA a regionech APAC. .
Značka:Topfencesolar
Materiál produktu:Al6005-T5
Funkce produktu:Instalace předřadného modelu pro střešní solární zařízení
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Solární montážní systém s plochou střechou

Jako profesionální výrobce, The Ballast Flat Roof Solar Mounting System od společnosti Topfencesolar, navržený s ohledem na vysokou rychlost větru a husté sněžení při dodržení vašich stavebních předpisů.
Tým Topfencesolar Engieneer vypracovává ideální zátěžový systém na základě vaší střešní konstrukce s přesným výpočtem zatížení konstrukce. Nabízíme zesílení štěrkové konstrukce simulující zatížení větrem, výpočty zatížení sněhem a vlastní zatížení, abychom nabídli kompletní bezpečnostní řešení pro vaši plochou střechu.
Název značky:Topfencesolar
Materiál produktu:Hliník
Funkce produktu:Systém podpory zátěže
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Systém solárních montážních sad na plochou střechu

Xiamen Topfencesolar je jedním z předních výrobců solárních montážních produktů v Číně, dodáváme vysoce kvalitní systém solárních montážních sad pro ploché střechy. Profesionální design a OEM služby mohou být poskytovány podle požadavků zákazníků.
Název značky:Topfencesolar
Materiál produktu:Hliník Al 6005-T5/ T6, žárově pozinkovaná ocel
Funkce produktu:Kovová střešní solární montáž
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Montážní systém solárního předřadníku

Jako profesionální výrobce poskytuje nepronikající solární předřadný montážní systém od společnosti Topfencesolar stabilní řešení bez vrtání pro solární panely instalované na střechy. Jedná se o odpovědi na vážené betonové bloky, jako jsou betonové desky nebo balastní vany pro zajištění solárních panelů. Není třeba používat rozpěrné kotevní šrouby k proražení betonových střech. Zjednodušené řešení zachovává celistvost střechy a zkracuje dobu instalace a eliminuje riziko úniku vody. Levná, snadná a rychlá instalace solárních panelů.
Název značky:Topfencesolar
Materiál produktu:Žárově pozinkovaná ocel Q235
Funkce produktu:Kovová střešní solární montáž
Orientace modulu:Na šířku nebo na výšku

Ukázat více >> Odeslat dotaz >>

Systém pro montáž střešního háku na dlaždice

Značkový montážní systém střešních tašek Topfencesolar vyrobený z Číny, je to snadné a rychlé instalační řešení pro podporu solárních panelů na střeše šikmých tašek upevněním na střešní háky a hliníkové kolejnice se svorkami. Bez nutnosti svařování na místě a bez poškození střešní konstrukce.
Název značky:Topfencesolar
Materiál produktu:Ocel SUS304
Funkce produktu:Bytové, komerční nebo průmyslové taškové střechy
Životnost:20 let

Ukázat více >> Odeslat dotaz >>

Solární držák na taškovou střechu

Jako profesionální výrobce se Topfencesolar specializuje na výzkum a vývoj a výrobu solárního montážního systému pro dlaždicovou střechu. Hliníkový materiál je lehký, odolný proti korozi a snadno se instaluje. Hliníkové háčky by mohly udržet střechu tašek (wanzheng) a bezpečnost. Tento aplikační trh pokrývá Evropu, jako je Německo, Španělsko, Itálie, Nizozemsko atd., a asijské země, jako je Indoensie, Thajsko, Vietnam atd.
Značka produktu:Topfencesolar
Materiál produktu:Vysoce kvalitní hliník
Funkce produktu:Střešní hák upevňuje kolejnice a podpírá solární panely
Životnost:≥25 let

Ukázat více >> Odeslat dotaz >>

Jako spolehlivý výrobce a dodavatel Solární panely na střechu v Číně máme naši továrnu. Chcete-li získat ceník přizpůsobených produktů, kontaktujte nás.
