Systém pro montáž střešního háku na dlaždice

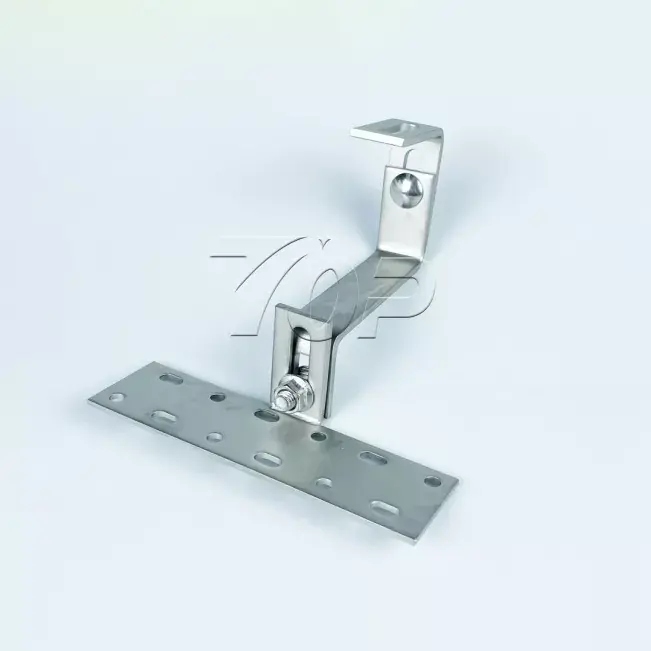

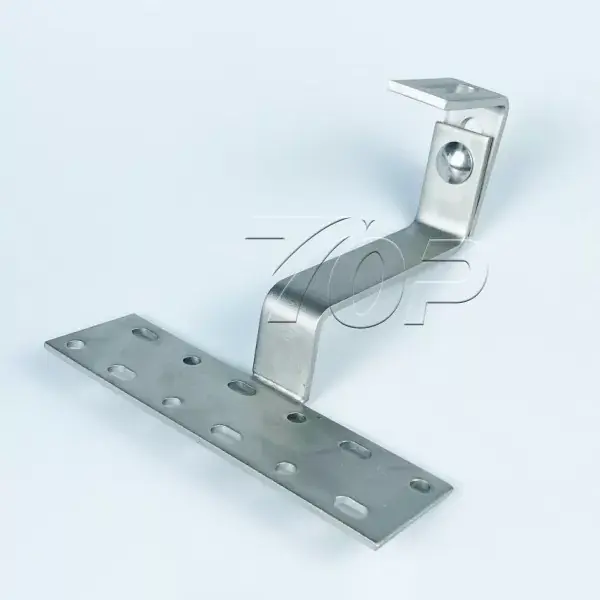

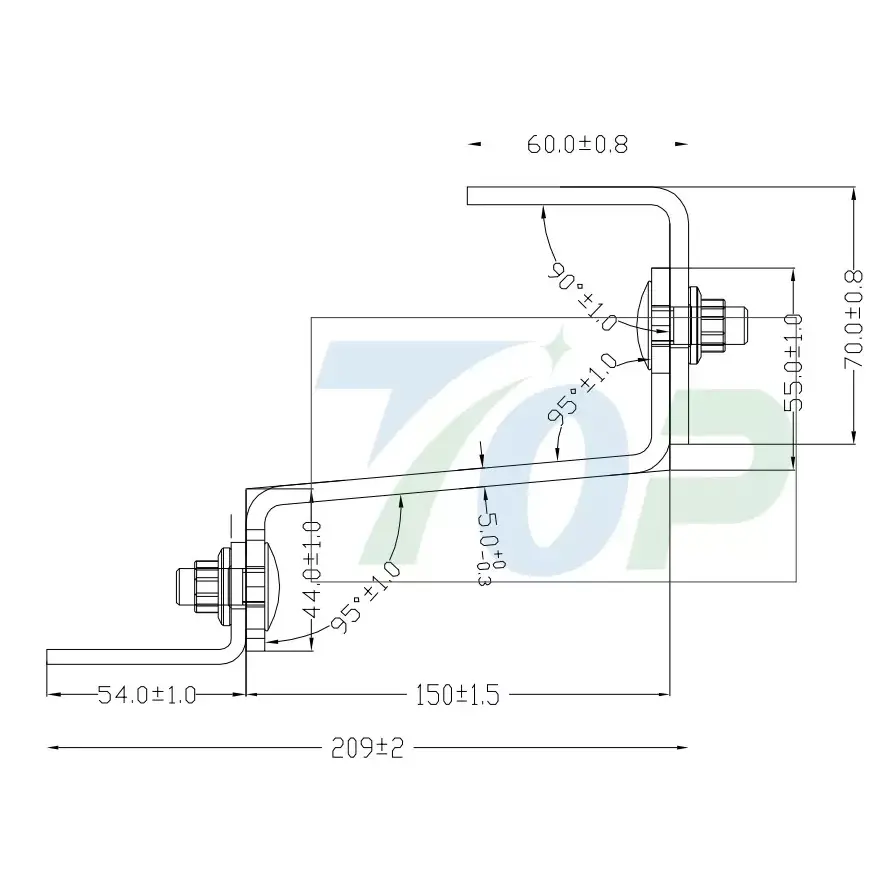

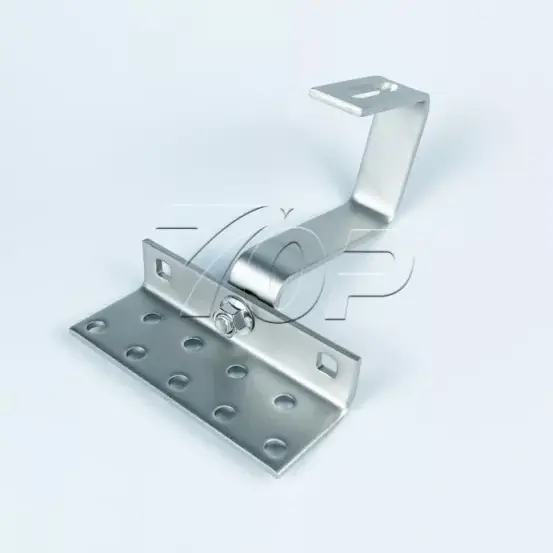

Hledáte spolehlivého čínského výrobce a dodavatele? Už nehledejte! Topfencesolar je přední továrna nabízející vysoce kvalitní montážní systém střešních tašek. Konstrukce střešního háku Topfencesolar, číslo dílu: TF-AHK-H12 je dvouvýškově nastavitelná konstrukce, nerezová ocel o tloušťce 5 mm, délka od 120 do 150 mm.

Technické požadavky:

1. Přechody svarů jsou rovnoměrně husté, s nádherným povrchem, bez podříznutí, prasklin nebo děr atd.

2. Sekce jsou ploché bez ostrých hran, ostrých rohů nebo otřepů atd.

3. Neidentifikovaná tolerance je implementována podle stupně M (GB/T 1804-2000).

4.Žádná značka pro pravý úhel.

5.Povrchová úprava se provádí dle požadavků zákazníka.

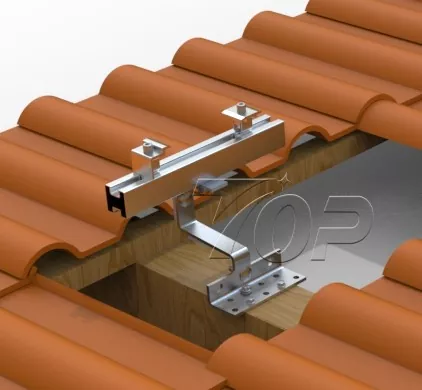

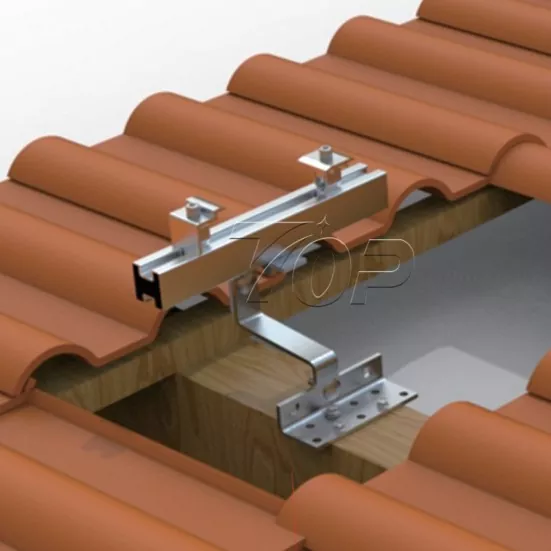

Na rozdíl od tradiční montáže na zem, řešení montáže na střechu účinně zvyšuje míru využití solární energie. Montážní systém střešního háku od společnosti Topfencesolar je oblíbený v obytných a komerčních solárních elektrárnách. Řešení pomocí speciálního tvaru háku navrženého podle taškové střechy, instalace na střešní dřevěný trám, tvar ohybu těla háku je 100% nedotykové lepení na střechu bez poškození tašek. A tento návrh by mohl bezpečně zachovat původní střechu bez prostupu na střechu a snížit minimální riziko zatékání vody.

Materiál:

Konstrukce střešního háku Topfencesolar se skládají převážně z nerezové oceli, udržujeme vysokou kvalitu a dlouhou životnost s více než 25 lety používání. Materiál je nerezová ocel SUS304. A systém kombinující hliníkové kolejnice Al6005-T5 pro silnou podporu solárních panelů na střeše.

Povrchová úprava kolejnice pro tento hák: Hliník s povrchovou úpravou eloxováním ≥15μm.

Výkon: zachování vynikající antikorozní ochrany hliníkových konstrukcí při různých náboženských aplikacích a dokonce i v komplikovaném klimatickém prostředí.

Certifikáty: Topfencesolar hák vyhovuje SGS/CE/TUV a kvalita výroby odpovídá standardu SGS.

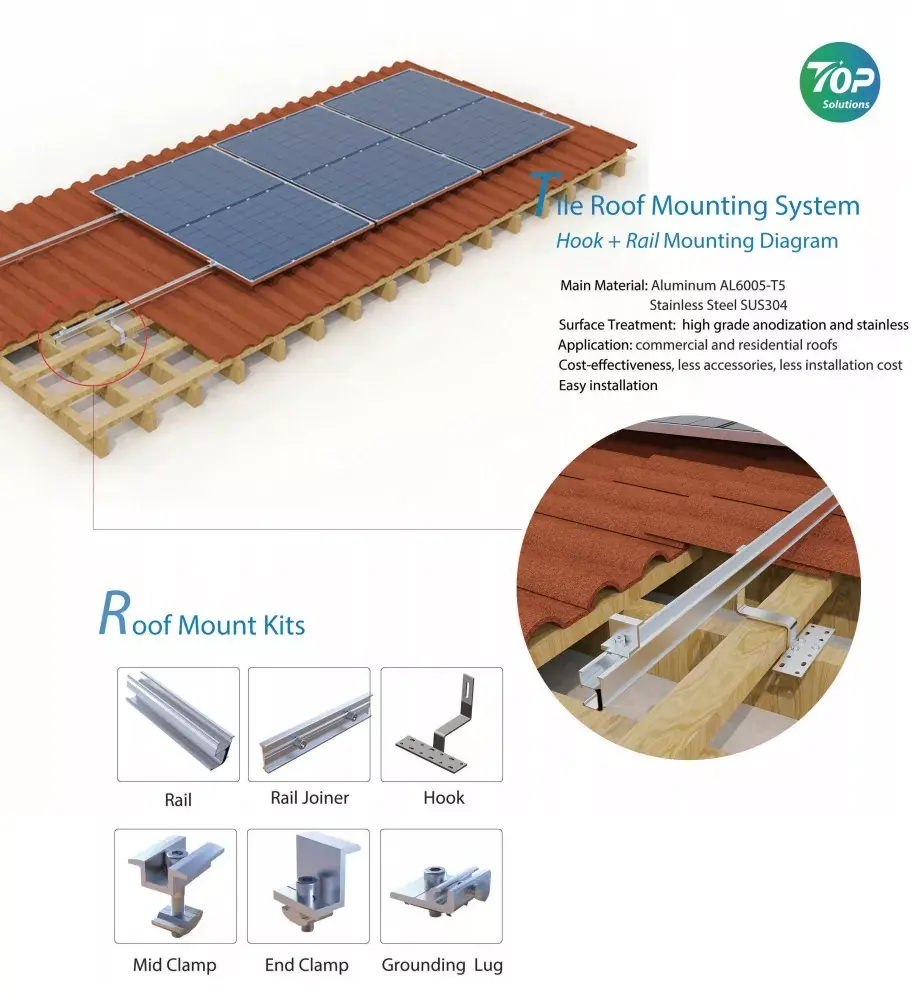

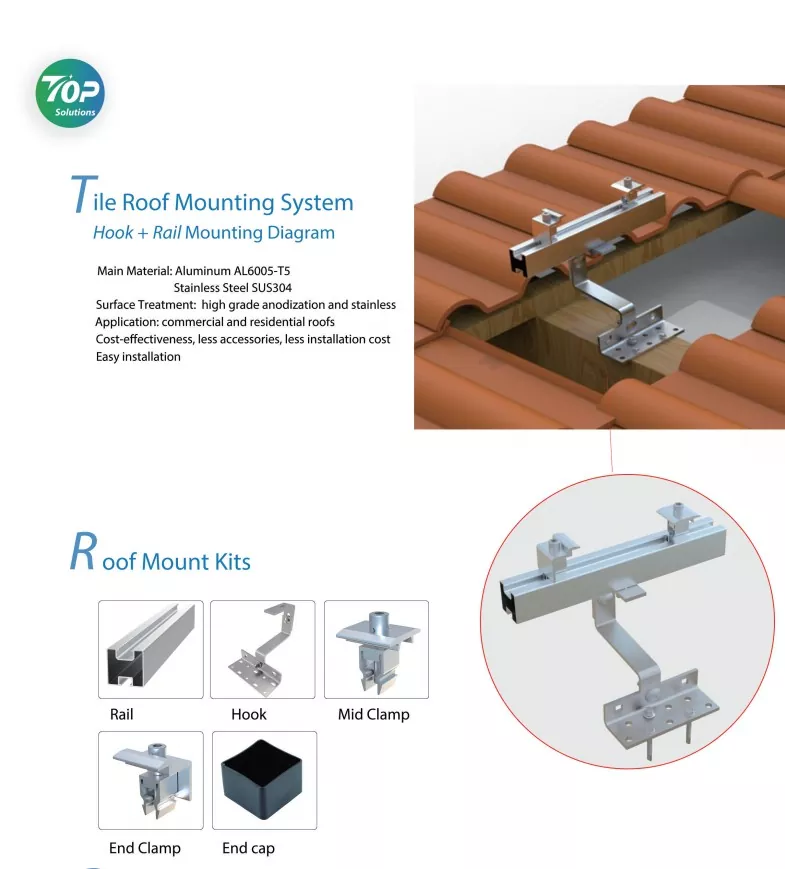

Komponenty taškových střešních háků:

Blikání: guma

Rameno háku: ocel SUS304

Upevňovací prvky: šrouby/ samořezný kolík

Svorky kolejnic: Středová svorka/Koncová svorka

Výhody:

Výhodou této rychlé instalace střešních háků Topfencesolar je to, že se rychle instaluje s nejnižšími náklady a provádí minimální změny původní konstrukce střechy. Tento systém upevnění na hák má tedy vysokou estetickou přitažlivost, aby splynul se střechou.

Máme také černé barevné varianty, které jsou také známé na evropském trhu.

Aplikace je vhodná pro střešní montážní systém solárních panelů. Detailní model obsahuje montážní držáky na střešní hák solárních tašek + montáž hliníkových lišt.

Kroky instalace:

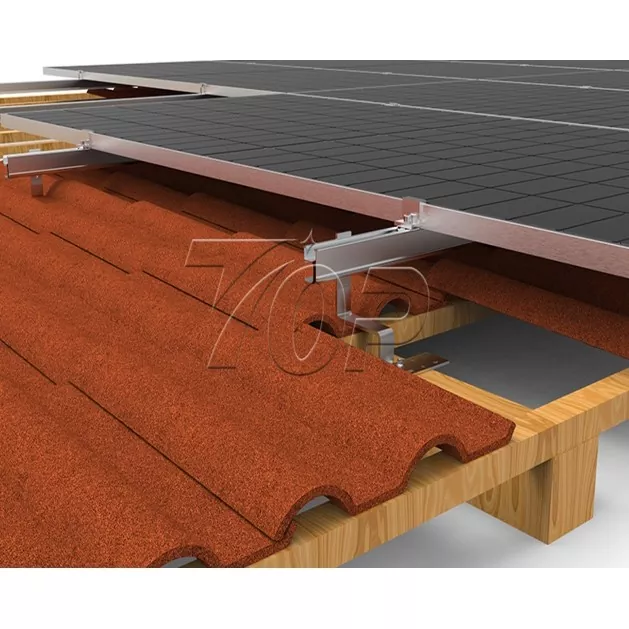

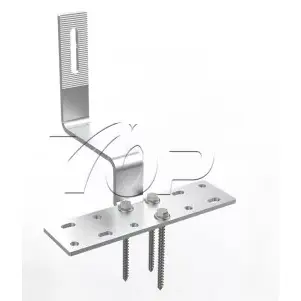

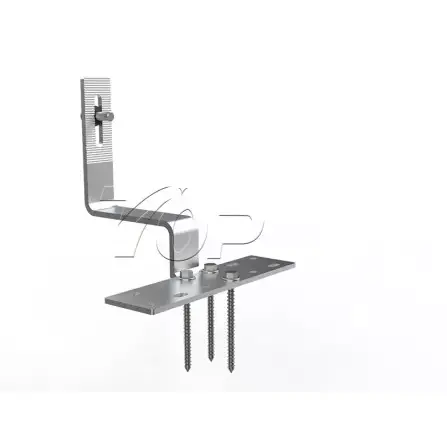

První krok: Kompletní struktura systému na taškové střeše je pomocí šroubů nebo šroubů upevněna kolejnicový hák na dřevěný trám střechy.

Druhý krok: Montáž hliníkových kolejnic Topfencesolar na háky, různé kolejnice se spojí pomocí spojek kolejnic.

Třetí kroky: Jakmile jsou všechny střešní háky připraveny a na nich upevněny hliníkové kolejnice, připravte se na montáž solárních panelů. Před montáží FV panelů ověřte rozvržení pole panelů s týmem techniků Topfencesolar, aby se dokončila instalace s vertikální orientací nebo orientací na terén. Poté vložte FV panely do 1 rwo se 4-14 nebo více panely po jedné sadě, nebo dva panely do jedné řady, 4-20 jednotek solárních panelů do jednoho sloupce na kolejnice. Množství řadových a sloupkových panelů v závislosti na velikosti střechy a protisluneční straně. O profesionálních podrobnostech, jak navrhnout rozložení solárních panelů na vaší střeše a jaký výkon by vaše střecha mohla nainstalovat na střechu, můžete konzultovat s týmem energetických inženýrů TOPrfence.

Čtvrté kroky: Spojte solární panely na hliníkových kolejnicích s Topfencesolar Mid-clmaps a zakončete End-clmaps pro bezpečné zabezpečení těchto solárních panelů na taškových střechách.

Faktory ovlivňují návrh konstrukce a montáž solárního panelu:

1. Velikost střechy – rozhoduje o výkonové kapacitě, jak velkou byste mohli instalovat na svou budovu.

2. Typ střechy: různé typy střech mají různá řešení montáže. Šikmá tašková střecha výběrem háků s kolejnicemi je jedním z nejlepších řešení, nižší náklady, vysoká pevnost podpěry solárních panelů a lehká konstrukce dobrá pro zabezpečení zatížení střechy. Ale stejně jako u kovové střechy nebo betonové střechy je třeba zvolit L patky + kolejnicovou konstrukci nebo zátěžové systémy atd. Poraďte se prosím s týmem Topfencesolar Engineer.

3. Rozměry solárních panelů a výkonová kapacita každého panelu. Souvisí s hmotnostním zatížením konstrukce.

4. Rychlost větru. Konstrukce systému montáže háku na střešní krytinu musí být dostatečně pevná, aby odolala větru o rychlosti od 2 m/s do 70 m/s (průměrná rychlost větru počítaná standardně 3 sekundami).

5. Materiál konstrukce: v současné době se nejčastěji a nejznámější v montážních konstrukcích používá ocel a hliník, pro střešní konstrukce je třeba zvolit lehký materiál, takže nejlepší volbou je Almuminun. Od Topfencesolar je solární hliník Al6005-T5 kvalitnější než trh.

Výhody

1.Topfencesolar navržené střešní háky se šikmými dlaždicemi pro solární montážní systém mají snadnou montáž, méně držáků, rychlá instalace.

2. Naše sady střešních háčků mají vysoce kvalitní eloxovací proces a nerezovou povrchovou úpravu. Podpora dlouhodobého používání.

3. Optimalizovaný design s menším počtem příslušenství znamená nižší náklady. Na místech stačí méně instalační práce, aby se snížily náklady na instalaci.

4.Topfencesolar má řadu různých typů háčků, možnosti podpory nastavitelné pro splnění různých taškových střech a pokrývajících Německo, Polsko, Rakousko, Španělsko nebo Japonsko, Indonésii atd. Trhy.

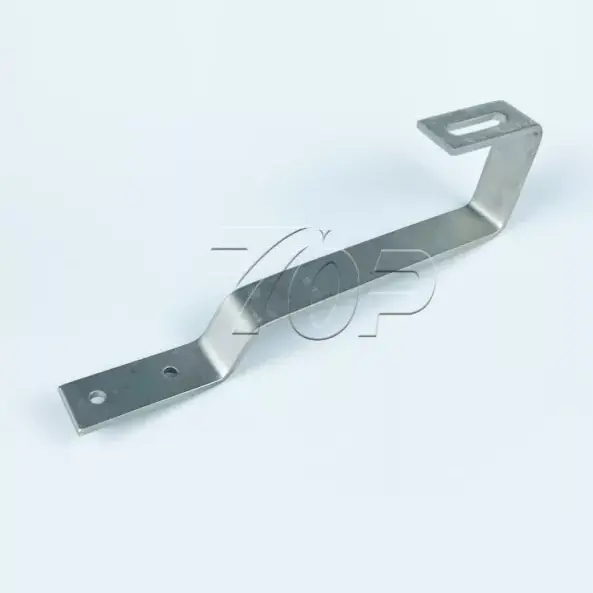

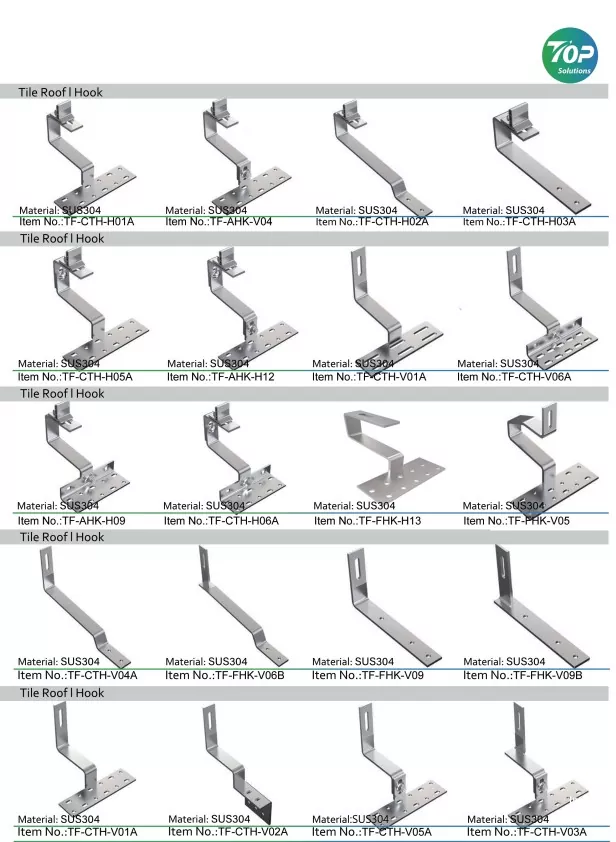

Více možností různých tvarů a typů háčků:
