Jak vybrat správný solární střešní hák na základě typu dlaždice: Inženýrská příručka pro solární instalátory, dodavatele EPC a týmy nákupu

Proč je výběr solárního střešního háku zásadním technickým rozhodnutím

Výběr správnéhosolární střešní hákpro a střešní solární montážní systémnejde o malé hardwarové rozhodnutí – přímo určuje strukturální stabilitu, vodotěsnou integritu, efektivitu instalace a dlouhodobou spolehlivost majetku. V komerčních a průmyslových střešních projektech špatně přizpůsobenéstřešní hák pro solární montáž na taškovou střechumůže vést k popraskání dlaždic, pronikání vody, selhání zdvihu při zatížení větrem a nákladným přepracováním, které ovlivní harmonogram projektu a záruční dobu.

Na rozdíl od kovových střech nebo plochých betonových střech se taškové střechy výrazně liší v geometrii, tloušťce, křehkosti, chování při přenášení zatížení a instalačních omezeních. Univerzální hákový přístup je technicky chybný. Správná metoda vyžaduje přizpůsobení geometrie háku, nastavitelnosti výšky, designu základové desky a třídy materiálu konkrétnímu typu dlaždice a konstrukci krokví pod ní.

Tato technická příručka poskytuje strukturovaný rámec pro výběr toho správnéhosolární střešní hákpodle typu dlaždice. Integruje mechaniku zastřešení, úvahy o konstrukčním zatížení, vlastnosti materiálu a praktickou realitu instalace. Cílem je podporovat inženýrské týmy, manažery nákupu a integrátory solárních montážních systémů při rozhodování na základě dat, která snižují rizika a zlepšují ziskovost projektu.

1. Proč je výběr solárního střešního háku strukturálním rozhodnutím, nikoli pouze volbou komponentu

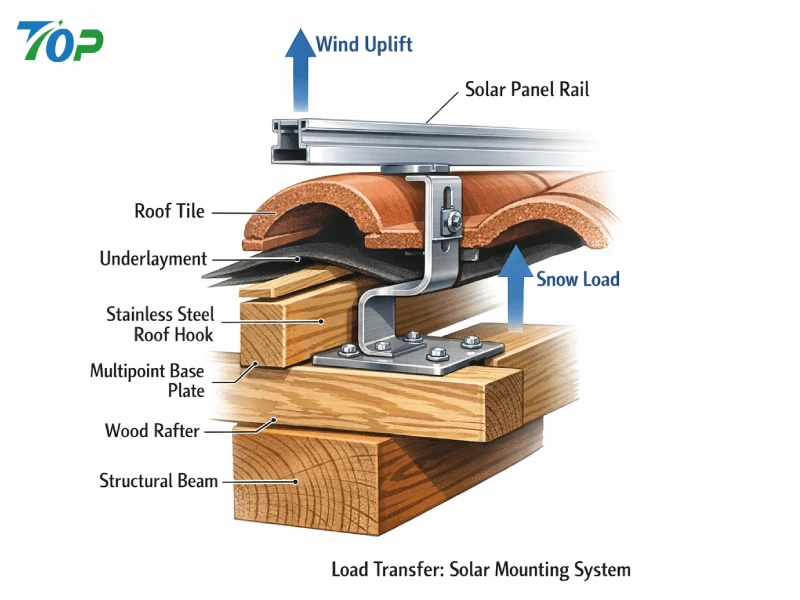

V solární instalaci na taškovou střechu slouží střešní hák jako primární konstrukční rozhraní mezi fotovoltaickou montážní lištou a nosnými krokvemi budovy. Cesta zatížení je následující:

• Solární modul → montážní lišta → střešní hák → konstrukční krokve → konstrukce budovy

Samotná dlaždice jenekonstrukčním nosným prvkem. Většina hliněných, betonových a břidlicových dlaždic je určena především pro ochranu proti povětrnostním vlivům, nikoli pro koncentrované mechanické zatížení. Když asolární montáž na taškovou střechuPokud je systém instalován, musí hák přenášet zatížení přímo do krokví a přitom se vyhnout nadměrnému namáhání okolních dlaždic.

Z technického hlediska musí hák odolat:

• Vlastní zatížení (moduly + kolejnice + montážní hardware)
• Zatížení sáním větru a sáním
• Zatížení sněhem (pokud existuje)
• Tepelná roztažnost napětí
• Dynamická únava nad 25 let

Mezinárodní strukturální normy jako ASCE 7 (American Society of Civil Engineers, 2022) zdůrazňují, že střešní solární systémy musí být hodnoceny z hlediska zatížení větrem s ohledem na výšku budovy, kategorii expozice a místní rychlost větru. Střešní háky je proto nutné vybírat s dostatečnou nosností a testovanými výkonovými údaji.

Ignorování těchto strukturálních skutečností zvyšuje riziko:

• Praskání dlaždic v důsledku koncentrace bodového zatížení
• Deformace háku při zvednutí
• Vytahování spon z poddimenzovaných krokví
• Vniknutí vody v důsledku nesprávné vůle dlaždic

Proto výběr astřešní hák z nerezové ocelinení pouze o odolnosti proti korozi – jde o zajištění strukturální kompatibility se střešním systémem.

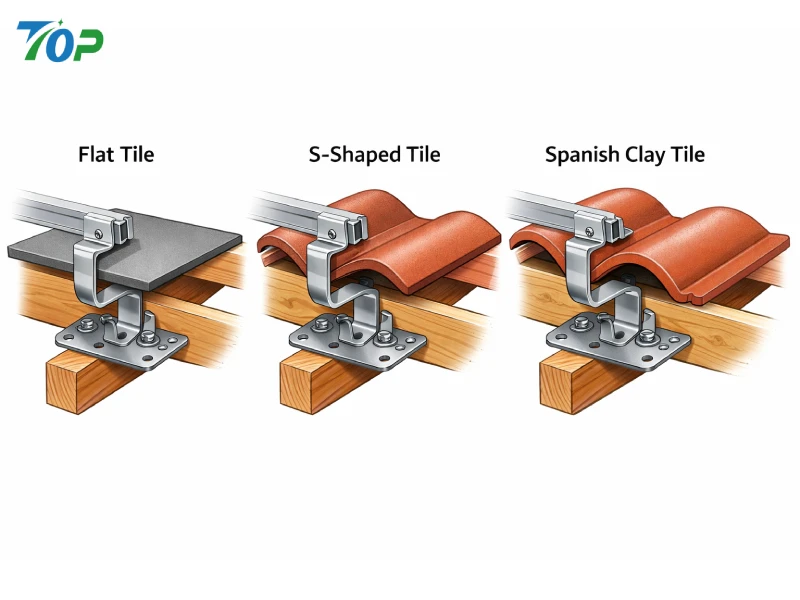

2. Pochopení běžných typů taškových střech používaných v solárních projektech

Různé geometrie dlaždic vyžadují zásadně odlišnésolární střešní hákkonfigurace. Níže je uveden technický rozpis běžných typů střešních tašek, se kterými se setkáváme v rezidenčních, komerčních a solárních projektech lehkého průmyslu.

2.1 Plochá střecha z betonových tašek

Ploché betonové dlaždice jsou široce používány v Evropě, Austrálii a částech Asie. Obvykle mají tloušťku 10–15 mm a mají překrývající se zámkové profily.

Strukturální vlastnosti:

• Relativně vysoká pevnost v tlaku
• Střední křehkost
• Jednotný plochý profil povrchu
• Pevná vertikální rozteč dlaždic

Vsolární montáž pro ploché střechyPři aplikacích je hlavním konstrukčním problémem zajištění dostatečné vůle mezi ramenem háku a spodní stranou dlaždice. Pokud je výška háku nedostatečná, bude dlaždice spočívat přímo na háku, čímž se vytvoří koncentrované napěťové body.

Doporučené úvahy:

• Střešní hák s nastavitelnou výškou
• Široká základová deska pro ukotvení krokví
• Minimální vzdálenost mezi dlaždicemi 3–5 mm

2.2 Španělská / římská zakřivená střecha

Španělské nebo římské dlaždice mají vlnovitý profil se střídajícími se konvexními a konkávními křivkami. Tyto dlaždice jsou běžné ve středomořském klimatu a luxusních obytných budovách.

Technické výzvy:

• Nerovný povrchový kontakt
• Variabilní výška dlaždic
• Omezený instalační prostor mezi křivkami
• Vyšší riziko rozbití při zvedání

Prosolární montáž pro španělskou taškovou střechu, standardní plochý hák je často nevhodný. Háček musí mít:

• Rozšířený rozsah vertikálního nastavení
• Úzké horní rameno, aby se vešlo pod zakřivenou dlaždici
• Optimalizované boční odsazení pro zarovnání s krokví

Nepřizpůsobení geometrie zakřivení často vede k nesprávnému sezení a expozici vodních cest.

2.3 Střecha z břidlicových tašek

Břidlice je střešní krytina z přírodního kamene známá svou odolností a estetikou, ale při bodovém zatížení je extrémně křehká.

Klíčové úvahy:

• Nízká tolerance namáhání při vrtání
• Tloušťka tenké dlaždice
• Vysoké náklady na výměnu

Vsolární montáž na břidlicovou střechučasto jsou vyžadovány instalace, ultratenké háčky nebo specializované lemovací systémy. Nesprávné zvedání břidlicových dlaždic může způsobit neviditelné mikrotrhliny, které se později šíří tepelným cyklem.

Protože má břidlice minimální pevnost v ohybu, musí být vyrovnání základní desky přesné, aby se zabránilo přenosu točivého momentu na povrch dlaždice.

2.4 Střecha z hliněných tašek

Hliněné dlaždice jsou lehké, ale velmi křehké. Vykazují dobrou odolnost proti povětrnostním vlivům, ale omezenou strukturální odolnost vůči soustředěnému zatížení.

Běžná rizika vsolární montážní systémy na taškovou střechupoužití hliněných dlaždic zahrnuje:

• Praskání v důsledku nadměrného utažení
• Vnikání vody, pokud dlaždice nejsou správně znovu usazeny
• Nerovnoměrné rozestupy dlaždic ovlivňující umístění háčků

Nastavitelnýstřešní hák pro taškovou střechuse zesíleným spodním ramenem a přesná vůle dlaždic je zásadní.

2.5 Asfaltová šindelová střecha (srovnávací reference)

Přestože se nejedná o dlaždicový systém, asfaltové šindele jsou často srovnávány s taškovými střechami. V aplikacích šindelů se místo tradičních háků na dlaždice obvykle používají L-patky s lemováním.

Toto rozlišení je kritické. Pokus o použití střešních háků na dlaždice na šindelové systémy – nebo naopak – narušuje integritu hydroizolace a porušuje standardní instalační postupy (International Code Council, 2021).

3. Základní technická kritéria pro výběr správného solárního střešního háku

Při výběru avýrobce solárních střešních háčkůnebo hodnocení modelů háku, týmy pro nákup a inženýrství by měly posoudit následujících pět technických dimenzí.

3.1 Výška háku a nastavitelný rozsah

Tloušťka dlaždic a výška přesahu se u různých výrobců a regionů liší. Nenastavitelný hák riskuje nedostatečnou vůli nebo nadměrnou mezeru, která ohrožuje přenos nákladu.

Nejlepší postup:

• Vertikální nastavitelnost ≥ 30–50 mm
• Světlá mezera, aby se zabránilo přímému stlačení dlaždic
• Kompatibilita se systémy Common Rail

Nastavitelnost zlepšuje flexibilitu pole a snižuje potřebu vícenásobných zásob SKU.

3.2 Konstrukce základové desky a rozložení zatížení

Základová deska ukotvuje hák ke krokvi. Úzká nebo tenká základna zvyšuje koncentraci napětí spojovacího prvku a snižuje odolnost proti vytažení.

Podle výzkumu strukturálních spojovacích prvků (American Wood Council, 2018) závisí kapacita stahování na hloubce zakotvení a hustotě dřeva. Proto:

• Tloušťka základní desky ≥ 4–5 mm nerezová ocel
• Minimálně dva konstrukční upevňovací prvky
• Dodržování vzdálenosti od okraje

3.3 Třída materiálu a odolnost proti korozi

Nejprémiovějšístřešní háky z nerezové ocelipoužijte SUS304 nebo SUS316.

• SUS304: Vhodné pro vnitrozemské prostředí
• SUS316: Doporučeno pro pobřežní oblasti nebo oblasti s vysokou slaností

Koroze časem snižuje pevnost v průřezu. U systémů s návrhovou životností 25 let musí výběr materiálu odpovídat kategorii expozice prostředí (ISO 9223).

3.4 Vodotěsná integrace

Zvednutím dlaždic se dočasně obnaží podklad. Nesprávné opětovné usazení nebo chybějící lemování zvyšuje riziko úniku.

Nejlepší postup:

• EPDM těsnící podložky
• V případě potřeby kompatibilní blikání
• Ořezávání dlaždic místo nadměrné síly

3.5 Kompatibilita s uspořádáním krokví

Umístění háku je omezeno roztečí krokví, obvykle 400–600 mm. Pokud geometrie háku neumožňuje boční odsazení, instalace se stává neefektivní a strukturálně ohrožená.

Modernísolární střešní hákdesigny zahrnují boční nastavitelnost pro zarovnání s konstrukčními prvky bez namáhání dlaždic.

4. Analýza rizik: Důsledky nesprávného výběru střešního háku

Nepatřičnésolární montáž na taškovou střechuvýběr komponent se zvyšuje:

• Doba instalace o 15–30 %
• Odpad materiálu kvůli rozbitým dlaždicím
• Vystavení záruky na reklamace úniku
• Strukturální odpovědnost při událostech zvednutí větru

Poruchy způsobené větrem byly dokumentovány ve střešních solárních systémech, kde byly použity nevhodné způsoby připevnění (Kopp et al., 2012). Zatímco modulům je často věnována primární pozornost, připojovací hardware často určuje životnost systému.

U nákupních týmů musí celkové náklady na instalaci zahrnovat zmírnění rizik – nejen cenu za jednotku hardwaru.

5. Strategické úvahy o nákupu komerčních projektů

Pro komerční projekty s více lokalitami standardizace asolární montáž na taškovou střechuřešení zlepšuje:

• Řízení zásob
• Efektivita školení instalace
• Konzistence zajištění kvality
• Předvídatelnost dlouhodobé údržby

Standardizace však nesmí převážit nad technickou kompatibilitou. Správný přístup je vybrat výrobce schopného:

• Poskytování zpráv o strukturálních zkouškách
• Nabízet nastavitelné designy háku
• Podpora přizpůsobení pro jedinečné geometrie dlaždic
• Konzistence dodávek pro velké objednávky

V prostředí s velkým objemem nákupu, výběr správnéhovýrobce solárních střešních háčkůse stává spíše rozhodnutím o strategickém partnerství než transakčním nákupem.

6. Matice výběru solárního střešního háku podle typu tašky

Pro inženýrské týmy spravující vícesolární montáž na taškovou střechuprojektů napříč regiony, strukturovaný srovnávací nástroj výrazně zlepšuje efektivitu rozhodování. Místo výběru asolární střešní hákpouze na základě vzhledu nebo ceny, výběr musí vzít v úvahu kompatibilitu geometrie, chování při přenosu zatížení, vystavení vlivům prostředí a toleranci instalace.

Níže uvedená matice poskytuje praktický referenční rámec pro přizpůsobení typů háčků kategoriím střešních tašek. Závěrečná technická validace by měla vždy brát v úvahu specifické stavební výpočty v souladu s místními stavebními předpisy.

Typ dlaždice	Doporučená konfigurace háku	Požadavek na nastavitelnost	Stupeň materiálu	Úroveň rizika instalace	Technické poznámky
Ploché betonové dlaždice	Standardní nastavitelný plochý hák	Vertikální nastavení 30–50 mm	SUS304 (vnitrozemí) / SUS316 (pobřežní)	Střední	Zajistěte mezeru mezi dlaždicemi ≥3 mm, abyste předešli tlakovému namáhání
Španělská / římská zakřivená dlaždice	Úzkoramenný prodloužený nastavitelný háček	50 mm + vertikální rozsah	SUS304 / SUS316	Vysoký	Vyžaduje horní část paže kompatibilní se zakřivením a boční odsazení
Břidlicová dlaždice	Ultra tenký háček nebo integrovaný systém lemování	Minimální výška, přesné vyrovnání	Preferováno SUS316	Velmi vysoká	Vyhněte se bodovému zatížení břidlice; zvažte flashing integraci
Hliněné dlaždice	Zesílený nastavitelný hák na spodním rameni	30–40 mm	SUS304 / SUS316	Vysoký	Zabraňte nadměrnému utažení; udržovat rovnoměrné opětovné posazení dlaždic

Tato výběrová matice ukazuje, že neexistuje žádná univerzálnístřešní hák pro taškovou střechuaplikací. Každá konfigurace musí odpovídat geometrii dlaždic a chování konstrukce.

7. Podrobné technické úvahy podle kategorie dlaždic

7.1 Plochá střecha z betonových tašek: Konstrukční stabilita s řízenou vůlí

Systémy plochých tašek jsou ve srovnání se zakřivenými nebo břidlicovými střechami relativně nenáročné na instalaci. Nesprávný výběr výšky háku však může stále způsobit nestabilitu stlačení dlaždice nebo zvednutí.

Klíčové oblasti strojírenství:

• Tloušťka ramene háku je dostatečná, aby odolala ohnutí při zvednutí větru
• Šířka základní desky kompatibilní se standardní roztečí krokví (400–600 mm)
• Minimálně dva konstrukční šrouby na jeden hák
• Shoda s požadavky na výpočet zatížení větrem ASCE 7

V oblastech se silným větrem mohou vztlakové síly překročit 2,0 kPa v závislosti na klasifikaci střešní zóny (ASCE, 2022). Proto je při výběru asolární montáž pro ploché střechy.

7.2 Španělská / římská tašková střecha: Správa zakřivení a přenosu zatížení

Zakřivené dlaždicové systémy zavádějí asymetrické dráhy zatížení. Hák musí přemosťovat mezi konkávními a konvexními povrchy dlaždic, aniž by vytvářel koncentraci napětí.

Kritické konstrukční parametry:

• Tolerance zakřivení horní části paže
• Boční nastavitelnost pro vyrovnání krokví
• Prodloužená svislá výška pro jasné hřebeny vrcholových dlaždic
• Konstrukční zkoušky za podmínek excentrického zatížení

Vzhledem k tomu, že zakřivené dlaždice mají často vyšší míru poškození během instalace, vyberte si nastavitelnousolární střešní háksnižuje náklady na přepracování a zkracuje instalační cykly.

7.3 Střecha z břidlicových tašek: Přesné inženýrství a zmírňování rizik

Instalace břidlicových střech vyžaduje nejvyšší technickou disciplínu. Na rozdíl od hlíny nebo betonu nemůže břidlice tolerovat náraz nebo soustředěný krouticí moment.

Prosolární montáž na břidlicovou střechusystémy, zvažte:

• Nízkoprofilová geometrie háčku
• Strategie předvrtání s vodotěsnou membránovou ochranou
• Integrace s kovovým lemováním tam, kde je to povoleno
• Použití korozivzdorného SUS316 pro zajištění dlouhodobé životnosti

Chyby při instalaci na břidlicových střechách často vedou k latentním poruchám – mikrotrhlinám, které se šíří v důsledku cyklů zmrazování a tání (International Code Council, 2021).

7.4 Střecha z hliněných tašek: Ovládání křehkosti a točivého momentu

Hliněné dlaždice vykazují nízkou pevnost v tahu a omezenou toleranci v ohybu. Přílišné utažení spojovacích prvků je jednou z nejčastějších příčin zlomení.

Doporučené postupy:

• Upevňovací nástroje řízené momentem
• Rovnoměrné ořezávání dlaždic pro vůli háčků
• Konstrukce základové desky roznášející napětí
• Vizuální kontrola po opětovném položení dlaždice

Výběr zesílenéhostřešní hák z nerezové ocelizlepšuje konstrukční spolehlivost v hliněných střešních systémech.

8. Běžné instalační chyby, které zvyšují riziko projektu

Přes komerčnísolární montáž na taškovou střechuprojektů, následující opakující se chyby přispívají k překročení nákladů a dlouhodobé odpovědnosti:

8.1 Použití univerzálního háku pro všechny typy dlaždic

Pokus o standardizaci pomocí modelu s jedním hákem často vede k nesprávnému vyrovnání a poškození dlaždic. Jsou vyžadována řešení specifická pro geometrii.

8.2 Ignorování změn zóny zatížení větrem

Rohy a hrany střechy jsou vystaveny vyšším vztlakovým silám. Rozteč háčků musí odrážet klasifikaci zón podle strukturálních předpisů.

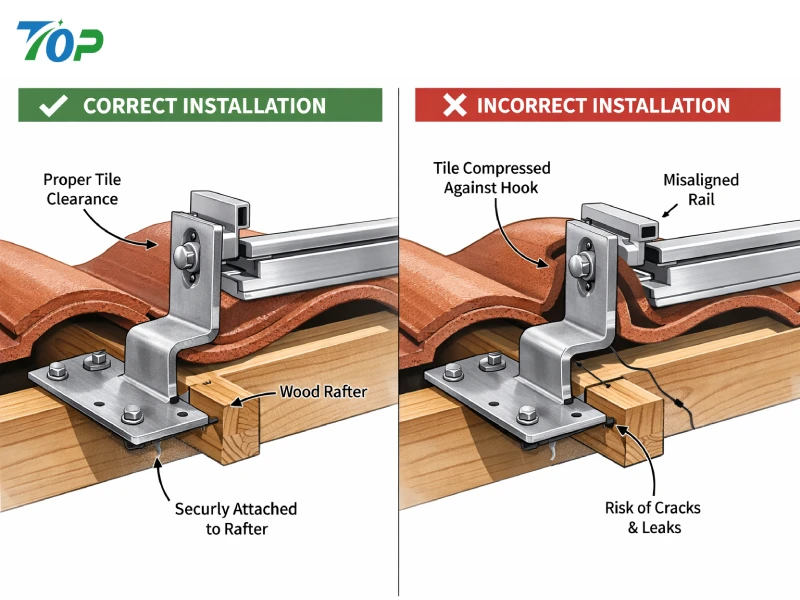

8.3 Nedostatečná vzdálenost dlaždic

Přímý kontakt mezi dlaždicemi a háčky přenáší zatížení do křehkých střešních materiálů, čímž se zvyšuje riziko zlomení.

8.4 Nedostatečná hloubka uložení spojovacího prvku

Kapacita vytahování spojovacího prvku závisí na hloubce kotvení a hustotě dřeva (American Wood Council, 2018). Podcenění těchto parametrů snižuje bezpečnostní rezervy systému.

8.5 Neúčtování tepelné expanze

Montážní lišty z nerezové oceli a hliníku se roztahují různou rychlostí. Nesprávná konstrukce může způsobit dlouhodobé namáhání hákových spojů.

9. Efektivita instalace a optimalizace mzdových nákladů

Výběr správnéhovýrobce solárních střešních háčkůmůže výrazně ovlivnit efektivitu instalace.

Funkce, které zlepšují produktivitu na poli:

• Předmontované nastavitelné komponenty
• Přehledná dokumentace zatížení konstrukce
• Konzistence dávek u velkých zakázek
• Kompatibilní design železničního rozhraní

Studie stavební produktivity ukazují, že zjednodušení instalace snižuje pracovní dobu o 10–25 % v opakujících se systémech (Gould & Joyce, 2014). Ve velkých střešních solárních portfoliích mají takové úspory podstatný dopad na marže projektu.

10. Ověření a dokumentace inženýrského zatížení

Pro komerční solární vývojáře a dodavatele EPC je dokumentace nezbytná. Spolehlivýsolární střešní hákdodavatel by měl poskytnout:

• Zprávy o mechanickém zatížení
• Materiálové certifikáty (SUS304 / SUS316)
• Data analýzy konečných prvků (pokud jsou k dispozici)
• Klasifikace odolnosti proti korozi
• Záznamy sledovatelnosti kontroly kvality

Výzkum testování zatížení větrem (Kopp et al., 2012) ukazuje, že integrita připevnění je často limitujícím faktorem výkonu střešního systému. Proto musí být výběr háčků ověřen spíše mechanickými důkazy než předpoklady.

11. Cost-Benefit Analysis: Beyond Unit Price

Rozhodnutí o nákupu by měla brát v úvahu hodnotu životního cyklu spíše než počáteční jednotkové náklady. Cenově nižšístřešní hák pro taškovou střechukterá postrádá nastavitelnost nebo strukturální certifikaci, může mít za následek:

• Vyšší náklady na výměnu dlaždic
• Prodloužená doba instalace
• Pojistné spory po povětrnostních událostech
• Snížená dlouhodobá spolehlivost

Přístup celkových nákladů zahrnuje:

• Materiálové náklady
• Cena práce
• Náklady na zmírnění rizika
• Záruční expozice
• Předvídatelnost údržby

Při hodnocení holisticky, konstrukčně nastavitelnésolární střešní háksystémy často vytvářejí lepší návratnost investic napříč velkými komerčními portfolii.

12. Jak vybrat správného výrobce solárního střešního háku pro velké projekty

V komerčním a portfoliovém střešním solárním vývoji, výběrem avýrobce solárních střešních háčkůje rozhodnutí strategického inženýrství a řízení rizik. Konstrukční schopnosti výrobce, řízení výroby a transparentnost dokumentace přímo ovlivňují efektivitu instalace, spolehlivost konstrukce a dlouhodobý výkon majetku.

Kromě vyhodnocení ceny a dodací lhůty by týmy nákupu a inženýrů měly při získávání zdrojů posoudit následující dimenzesolární střešní háksystémy pro solární montáže střešních tašek.

12.1 Technická způsobilost a strukturální ověření

Kvalifikovaný výrobce by měl poskytnout údaje o mechanickém ověření, které prokazují nosnost za podmínek simulovaného zvednutí větru a sestupného tlaku.

Klíčové dokumenty k vyžádání:

• Zprávy o testu statické zátěže
• Certifikace pevnosti v tahu materiálu
• Dokumentace analýzy konečných prvků (FEA).
• Ověření kompatibility spojovacích prvků
• Klasifikace odolnosti proti korozi podle ISO 9223

Připojovací systémy jsou často nejslabším článkem střešních solárních instalací. Výzkum větrného inženýrství potvrzuje, že střešní systémy musí být hodnoceny jako integrované konstrukční sestavy spíše než jako izolované komponenty (Kopp et al., 2012). Dodavatel, který nemůže poskytnout zdokumentované důkazy o zkouškách, představuje riziko projektu, kterému se lze vyhnout.

12.2 Kvalita materiálu a sledovatelnost

Nejvýkonnějšístřešní háky z nerezové ocelijsou vyrobeny z nerezové oceli SUS304 nebo SUS316. Samotná kvalita materiálu je však nedostatečná; sledovatelnost a konzistence jsou stejně důležité.

Pro zakázky v rozsahu portfolia by systémy kontroly kvality měly zahrnovat:

• Certifikace materiálu na úrovni šarže
• Kontrola rozměrové tolerance
• Kontrola konzistence povrchové úpravy
• Kontrola integrity svaru (pokud existuje)

Koroze snižuje účinnou plochu průřezu a strukturální pevnost v průběhu času. Pro pobřežní oblasti nebo oblasti s vysokou vlhkostí se obvykle doporučuje SUS316, aby byla zachována životnost konstrukce 25 let.

12.3 Nastavitelnost a optimalizace SKU

Výrobci nabízející modulární design s nastavitelným hákem snižují složitost inventáře. Namísto skladování více modelů s pevnou výškou, nastavitelnéstřešní hák pro taškovou střechusystémy mohou pokrývat ploché, hliněné a středně zakřivené dlaždice.

Tato flexibilita zlepšuje:

• Efektivita skladu
• Adaptabilita instalace
• Omezené úpravy pole
• Rychlejší nákupní cykly

Z hlediska nákladů životního cyklu přinášejí adaptabilní hákové systémy často vyšší dlouhodobou hodnotu ve srovnání s levnými alternativami s pevnou geometrií.

12.4 Výrobní kapacita a stabilita dodávek

Velká komerční solární portfolia vyžadují konzistentní harmonogramy dodávek. Přerušení dodávek montážního hardwaru může zpozdit montážní čety a ovlivnit časové harmonogramy uvádění do provozu.

Spolehlivýsolární montáž na taškovou střechudodavatel by měl prokázat:

• Škálovatelné výrobní linky
• Průhlednost dodací lhůty
• Možnost exportní logistiky
• Konzistentní opakovatelnost rozměrů

Konzistence je zvláště důležitá, protože rozměrové odchylky ve výšce háku nebo vyrovnání základové desky mohou způsobit nesouosost kolejnic na dlouhých rozpětích střech.

13. Model inženýrské spolupráce pro komerční instalace

Pro komerční a střešní portfolia s více budovami spolupráce mezi instalatérem a dodavatelemvýrobce solárních střešních háčkůby mělo nastat před dokončením kusovníku.

Optimalizovaný pracovní postup obvykle zahrnuje:

1. Revize dokumentace střešní konstrukce
2. Identifikace typu dlaždic a měření tloušťky
3. Výpočet zatížení větrem a sněhem podle místního kódu
4. Plánování rozmístění háčků
5. Specifikace konstrukčních spojovacích prvků
6. Ověření prototypu (pokud je vyžadováno)

Integrace těchto kroků během předvýroby snižuje počet změn a úprav v terénu. Podle ASCE 7 (2022) musí střešní systémy zohledňovat tlaky vztlaku větru specifické pro zónu. Technický vstup ve fázi připojení zajišťuje shodu a zlepšuje strukturální odolnost.

14. Dlouhodobá hlediska výkonu solární montáže na taškovou střechu

Při hodnocenísolární střešní háksystémů je dlouhodobá spolehlivost stejně důležitá jako výkon počáteční instalace.

14.1 Tepelná roztažnost a únava

Solární montážní lišty jsou obvykle hliníkové, zatímco háčky jsou z nerezové oceli. Rozdílná expanze mezi materiály zavádí cyklické namáhání v místech spojení. Po 25leté životnosti se odolnost proti únavě stává důležitou.

14.2 Klasifikace korozního prostředí

ISO 9223 kategorizuje úrovně atmosférické korozivnosti. Pobřežní prostředí (kategorie C4–C5) vyžaduje materiály s vyšší odolností proti korozi. V takových případech se doporučuje SUS316, aby se zabránilo důlkové korozi.

14.3 Přístupnost údržby

Háčky by měly umožnit přístup ke kontrole bez úplného odstranění modulu. Efektivní design údržby zlepšuje dlouhodobou provozní stabilitu.

15. Často kladené otázky týkající se solárních střešních háků

15.1 Může jeden solární střešní hák pasovat na všechny typy tašek?

Ne. Geometrie dlaždic se výrazně liší. Nastavitelné návrhy mohou pokrýt více kategorií dlaždic, ale břidlicové a vysoce zakřivené španělské dlaždice často vyžadují specializované konfigurace.

15.2 Jak změřím výšku dlaždice před výběrem háku?

Změřte celkovou tloušťku dlaždice a výšku přesahu. Ujistěte se, že zvolená výška háku poskytuje dostatečnou vůli bez stlačování povrchu dlaždice.

15.3 Jaký materiál je nejlepší pro solární montáž na pobřežní taškovou střechu?

Nerezová ocel SUS316 se doporučuje pro prostředí s vysokou slaností nebo pro mořské prostředí kvůli zlepšené odolnosti proti korozi.

15.4 Kolik střešních háků je potřeba na kilowatt?

Množství háku závisí na klasifikaci větrné zóny, velikosti modulu a rozpětí kolejnice. Konstrukční výpočty musí splňovat kritéria zatížení ASCE 7.

15.5 Vyžadují solární střešní háky lemování?

V některých taškových střešních systémech se doporučuje integrace lemování nebo vodotěsné membrány pro zlepšení dlouhodobé prevence úniku.

15.6 Co způsobuje praskání dlaždic během instalace?

Mezi běžné příčiny patří nedostatečná vůle, nadměrné utažení, nesprávná technika zvedání a nerovnoměrné rozložení zátěže.

15.7 Jak lze zkrátit dobu instalace?

Použití nastavitelných předmontovaných háků a standardizovaných rozhraní kolejnic výrazně zlepšuje efektivitu instalace.

16. Strategický závěr: Technologická přesnost řídí ziskovost projektu

Výběr správnéhosolární střešní hákpro astřešní solární montážní systémje vícerozměrné inženýrské rozhodnutí. Geometrie dlaždic, chování při přenosu zatížení, prostředí koroze a pracovní postup instalace, to vše musí být vyhodnoceny společně.

U projektů komerčního rozsahu určuje systém připevnění:

• Konstrukční soulad
• Produktivita instalace
• Záruční expozice
• Náklady na údržbu životního cyklu
• Spolehlivost na úrovni portfolia

Dobře navržený nastavitelnýstřešní hák pro taškovou střechuaplikace snižuje nejistotu pole, zlepšuje rozložení zátěže a zvyšuje vodotěsnost. Pokud jsou podporovány dokumentovanou strukturální validací a konzistencí výroby, poskytují takové systémy dlouhodobou stabilitu a měřitelné nákladové výhody.

Technická přesnost na úrovni připojení se přímo promítá do lepších marží projektu a snížení provozního rizika. Pro instalatéry, dodavatele EPC a nákupní týmy spravující portfolia taškových střešních solárních panelů, výběr správnéhovýrobce solárních střešních háčkůnení pouhým rozhodnutím o zdroji – je to strukturální strategie.

Reference

• Americká společnost stavebních inženýrů. (2022).Minimální návrhové zatížení a související kritéria pro budovy a jiné konstrukce (ASCE/SEI 7-22). ASCE.
• Americká rada pro dřevo. (2018).Národní specifikace návrhu pro dřevěné konstrukce (NDS). Americká rada pro dřevo.
• Mezinárodní organizace pro normalizaci. (2012).ISO 9223: Koroze kovů a slitin – Koroze atmosfér – Klasifikace. ISO.
• Mezinárodní rada pro kodex. (2021).Mezinárodní kód bydliště (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Zatížení střešních solárních panelů větrem.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
