Běžné chyby při instalaci FV a jak se vyhnout poškození střechy u solárních projektů

Proč je ochrana střechy kritickým technickým požadavkem ve fotovoltaických instalačních systémech

V moderních fotovoltaických projektechběžné chyby při instalaci FV systémujiž nejsou jednoduchými konstrukčními problémy. Jsou to rizika stavebního inženýrství, která přímo ovlivňují integritu střechy, spolehlivost systému a dlouhodobou výkonnost projektu. Pro dodavatele EPC, solární instalátory a distributory solárních montážních systémů musí být ochrana střechy považována za základní technický požadavek spíše než za volitelný detail instalace.

S rychlou globální expanzí rmimo jiné FV systémyZejména v komerčních a průmyslových aplikacích se poškození střechy související s instalací stalo častým problémem. Ve většině případů nejsou tyto problémy způsobeny samotnými FV moduly, ale nesprávným návrhem montážního systému, nevhodným způsobem instalace nebo nedostatečným pochopením chování střechy při zatížení větrem, tepelnou roztažností a dlouhodobým mechanickým namáháním.

Z pohledu EPC přináší poškození střechy značné skryté náklady, včetně oprav, záručních nároků, výpadků systému a rizika poškození dobré pověsti. Zabránění poškození střechy je proto nejen technickým požadavkem, ale také kritickým faktorem pro udržení rentability projektu a dlouhodobé provozní stability.

Spolehlivý solární montážní systém v kombinaci se standardizovanými instalačními postupy a technickými materiály je nezbytný pro zajištění elektrického výkonu a strukturální bezpečnosti po celou dobu životního cyklu projektu.

Technická perspektiva: Proč dochází k poškození střechy v projektech instalace FV

Aby se účinně zabránilo poškození střechy, je nutné porozumět hlavním příčinám inženýrství a nezaměřovat se pouze na chyby při instalaci na úrovni povrchu. V projektech EPC v reálném světě je poškození střechy obvykle výsledkem více kombinovaných faktorů napříč designem, výběrem materiálu a provedením instalace.

1. Nedostatečné posouzení konstrukce střechy před instalací

Jedna z nejčastějších příčinPoškození střechy FV instalaceje nedostatek řádného posouzení konstrukce před návrhem systému. Mnoho projektů předpokládá rovnoměrnou pevnost střechy bez vyhodnocení skutečné nosnosti, podmínek stárnutí střechy nebo materiálových omezení.

Z technického hlediska musí být každá střecha posouzena jak na statické zatížení (hmotnost systému), tak na dynamické zatížení (síly větru a okolní síly). Bez této analýzy může dojít ke koncentraci napětí vedoucí k deformaci nebo dlouhodobé strukturální únavě.

2. Nesprávný výběr solárních montážních systémů na základě typu střechy

Jednou z nejzávažnějších technických chyb ve střešních fotovoltaických projektech je nesoulad mezi typem střešní konstrukce a konstrukcí solárního montážního systému. Různé typy střech mají zásadně odlišné mechanické chování, hydroizolační omezení a nosné charakteristiky. Proto použití univerzálního montážního řešení bez technických úprav výrazně zvyšuje riziko poškození střechy, strukturální nestability a dlouhodobého selhání systému.

Z pohledu inženýrství EPC není výběr solárního montážního systému standardním pořízením – je to rozhodnutí o strukturální kompatibilitě, které přímo určuje bezpečnost systému, vodotěsnou spolehlivost a výkonnost životního cyklu.

2.1. Taškové střešní systémy (keramické/betonové tašky)

Taškové střechy vyžadujímontážní systémy na bázi hákukteré se ukotví do střešní konstrukce pod taškami, aniž by se spoléhaly na zatížení tašek. Systém typicky využívá nerezové střešní háky kombinované s hliníkovými kolejnicemi.

Inženýrská priorita:

• Zabraňte rozbití dlaždic tím, že zatížení rozložíte na krokve, nikoli na dlaždice
• Použijte nastavitelné háčky pro přizpůsobení nerovným povrchům dlaždic
• Udržujte vodotěsnou integritu minimalizací posunu dlaždic

Nesprávná instalace na taškové střechy často vede k prasknutí tašek, skrytému pronikání vody a dlouhodobému zatékání pod střešní vrstvu.

2.2. Kovové střešní systémy (lichoběžník / stojatá drážka)

Obvykle se používají kovové střechynepenetrující systémy na bázi svoreknebo systémy řízeného prostupu v závislosti na profilu střechy. Střechy se stojatou drážkou umožňují spojky, zatímco trapézové střechy často vyžadují samořezné šrouby s těsnicími podložkami.

Inženýrská priorita:

• Zachovejte hydroizolační vrstvu střechy, kdykoli je to možné
• Používejte spony odolné proti korozi (doporučeno SUS304)
• Zohledněte tepelnou roztažnost plechů

Nesprávné sladění montážních systémů s kovovými střešními profily může mít za následek netěsnost, uvolnění upevňovacích prvků nebo dlouhodobé únavové praskání v důsledku tepelného pohybu.

2.3. Ploché betonové střešní systémy

Obecně se používají ploché betonové střechybalastové systémy nebo systémy kotvených základových desekv závislosti na nosnosti konstrukce. Zátěžové systémy zabraňují pronikání střechy, zatímco kotvené systémy používají chemické kotvy nebo rozpěrné šrouby.

Inženýrská priorita:

• Před výběrem balastních systémů vyhodnoťte nosnost střechy
• Zajistěte odolnost proti zvedání větru prostřednictvím konstrukčního kotvení
• Pokud je požadována penetrace, použijte vodotěsné těsnění

Nesprávný výpočet zatížení v systémech plochých střech může vést k nadměrnému strukturálnímu namáhání nebo nedostatečné odolnosti proti větru, zejména v oblastech se silným větrem.

2.4 Technický závěr: Proč je výběr systému rozhodnutím o strukturální bezpečnosti

Výběr solárního montážního systému není pouze volbou nákupu, ale klíčovým technickým rozhodnutím, které definuje, jak celý fotovoltaický systém interaguje s konstrukcí budovy.

Nesoulad mezi typem střechy a konstrukcí montážního systému může vést k:

• Porucha vodotěsnosti střechy
• Deformace konstrukce při zatížení větrem
• Zrychlená koroze a únava materiálu
• Zvýšené náklady na dlouhodobou údržbu

Pro dodavatele EPC je správný výběr systému základem spolehlivosti projektu, efektivity instalace a kontroly nákladů životního cyklu.

Výběr solárního montážního systému proto není jen rozhodnutím o nákupu, ale rozhodnutím o bezpečnosti konstrukce, které přímo ovlivňuje spolehlivost systému.

3. Nedostatek standardizovaného pracovního postupu instalace

Mnoho instalačních týmů spoléhá spíše na zkušenosti než na standardizované inženýrské postupy. To často vede k nekonzistentní aplikaci krouticího momentu, nesprávnému vyrovnání kolejnice a chybějícím krokům ověření vodotěsnosti.

Bez standardizovaného řízení pracovního postupu mohou i vysoce kvalitní materiály selhat kvůli nesprávným instalačním postupům. Toto je jedna z nejčastěji přehlížených příčin problémů se střechou ve fotovoltaických projektech.

Nejčastější chyby při instalaci PV, které vedou k poškození střechy

Následující chyby při instalaci jsou běžně pozorovány u projektů EPC a představují nejkritičtější rizikové faktory pro poškození střechy. Tyto problémy nejsou teoretické – jsou to v praxi ověřené technické poruchy.

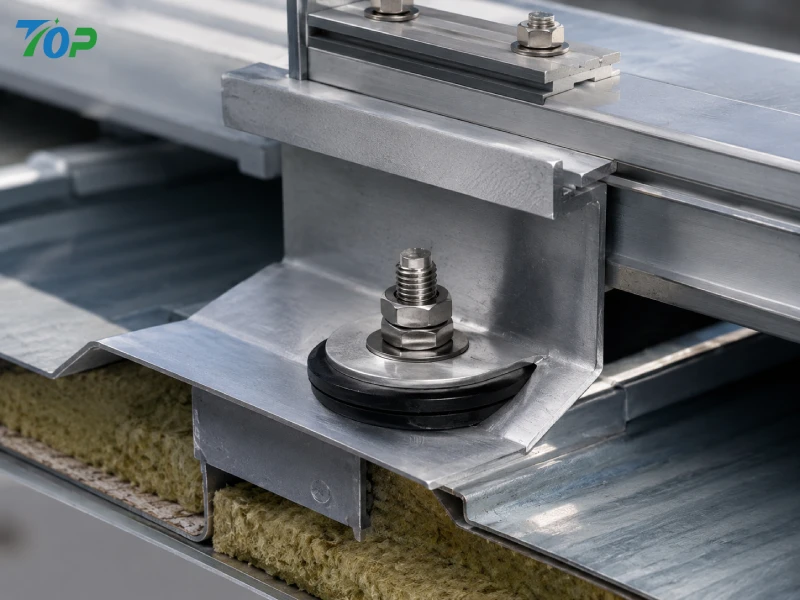

Nesprávná penetrace střechy a metody hydroizolace

Nesprávné prostupování střechou je hlavní příčinou dlouhodobých netěsností v solárních instalacích. Problémem často není samotná penetrace, ale nedostatek správného vodotěsného designu, jako jsou lemovací systémy, těsnící vrstvy EPDM nebo integrace inženýrského těsnění.

Přílišné spoléhání na tmely bez mechanických vodotěsných struktur zvyšuje riziko pronikání vody, zejména při cyklech tepelné roztažnosti a smršťování.

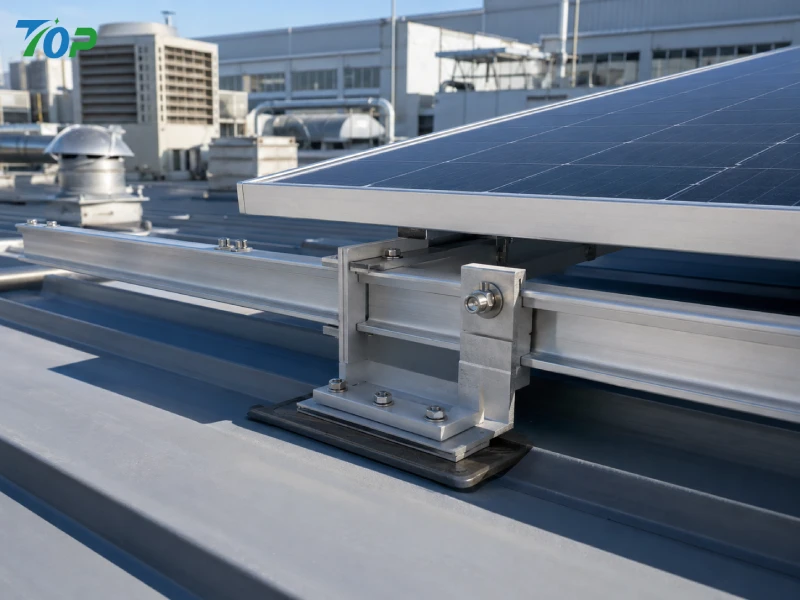

Špatné řízení strukturálního zatížení v montážních systémech

Nerovnoměrné rozložení zatížení je další klíčovou příčinou deformace střechy. Když montážní systémy soustředí napětí na konkrétní body namísto jeho rovnoměrného rozložení, je pravděpodobnější dlouhodobá strukturální únava.

Tento problém se stává ještě závažnějším v regionech s vysokým zatížením větrem nebo v pobřežních prostředích.

Používání nekvalitního nebo necertifikovaného hardwaru

Kvalita materiálu přímo ovlivňuje životnost systému. Použití jiných spojovacích prvků než SUS304 nebo špatně ošetřených hliníkových součástí zvyšuje riziko koroze, zejména ve vlhkých nebo přímořských podmínkách.

Koroze nejen snižuje pevnost konstrukce, ale může také způsobit skvrny na povrchu střechy a dlouhodobou degradaci.

Chyby nesouososti kolejnice a tolerance instalace

I malé chyby ve vyrovnání kolejnic mohou vést k nerovnoměrnému rozložení napětí mezi FV moduly. Postupem času to může zvýšit riziko mikrotrhlin a snížit účinnost systému.

Správné vyrovnání je proto strukturálním požadavkem, nejen estetickým.

Inženýrské zásady pro prevenci poškození střechy ve FV systémech

Prevence poškození střechy vyžaduje posun od myšlení založeného na instalaci k návrhu systému založeného na inženýrství. Následující principy představují základní osvědčené postupy v moderních solárních projektech EPC.

Zásada 1: Zátěž musí být rovnoměrně rozložena

Solární montážní systémy musí zajistit rovnoměrné rozložení mechanického zatížení po povrchu střechy, aby se zabránilo lokalizované koncentraci napětí.

Zásada 2: Hydroizolace musí být strukturálně integrovaná

Vodotěsná ochrana by se neměla spoléhat pouze na tmely. Místo toho musí být integrován do návrhu montážního systému pomocí lemovacích sad, rozhraní EPDM a navržených těsnících konstrukcí.

Zásada 3: Instalace se musí řídit standardizovanými technickými postupy

Kontrola krouticího momentu, ověření vyrovnání a kontrola po instalaci musí být standardizovány, aby se zajistilo, že provedení v terénu bude odpovídat požadavkům technického návrhu.

Inženýrské osvědčené postupy k eliminaci rizika poškození střechy v projektech fotovoltaických instalací

Zatímcoběžné chyby při instalaci FV systémučasto pocházejí z chyb při provádění v terénu, nejúčinnějším způsobem, jak eliminovat riziko poškození střechy, je posunout celý projektový přístup k návrhu systému založeného na inženýrství. Pro dodavatele EPC a solární montéry to znamená přechod od reaktivního řešení problémů k proaktivnímu strukturálnímu plánování.

Dobře navržený solární instalační systém se nespoléhá pouze na individuální zkušenosti instalačního technika. Místo toho závisí na standardizovaných technických pracovních postupech, certifikovaných montážních komponentech a jasně definovaných parametrech kontroly instalace, které zajišťují konzistenci ve všech fázích projektu.

1. Standardizované posouzení střechy před návrhem FV systému

Profesionální pracovní postup EPC vždy začíná podrobným posouzením střechy. Tento krok je často podceňován, přesto rozhoduje o konstrukční bezpečnosti celého FV systému.

Klíčové technické kontroly zahrnují nosnost střechy, stav materiálu střechy, integritu hydroizolace a úroveň stárnutí konstrukce. Tyto faktory přímo ovlivňují výběr solárních montážních systémů a způsobů instalace.

Bez tohoto kroku ani kvalitní montážní systémy nemohou zaručit ochranu střechy, protože podmínky základu jsou neznámé nebo nestabilní.

2. Použití certifikovaných solárních montážních systémů pro strukturální bezpečnost

Certifikované solární montážní systémy hrají zásadní roli při snižování rizika selhání konstrukce. Normy, jako je testování mechanického zatížení, ověřování odolnosti proti korozi a simulace odolnosti proti větru, zajišťují, že systém funguje spolehlivě v reálných podmínkách.

Pro dodavatele EPC není certifikace pouze požadavkem na shodu – je to mechanismus kontroly rizik. Snižuje odpovědnost za projekt, zlepšuje předvídatelnost instalace a zvyšuje dlouhodobou spolehlivost systému.

V profesionálních nákupních procesech jsou preferovány certifikované systémy, protože snižují nejistotu u rozsáhlých zaváděcích projektů, zejména u komerčních a průmyslových střech.

3. Optimalizace zatížení konstrukce a inženýrství odolnosti proti větru

Jedním z nejdůležitějších technických aspektů střešních fotovoltaických systémů je rozložení zátěže. Správně navržený solární montážní systém zajišťuje, že mechanické síly jsou rovnoměrně rozloženy po povrchu střechy, což zabraňuje akumulaci lokálního napětí.

Odolnost proti zvedání větru je zvláště důležitá v pobřežních a vysoce větrných oblastech. Pokud systém není navržen tak, aby zvládal zvedací síly, může postupně uvolnit konstrukční spoje a nakonec způsobit poškození střechy.

Pokročilé montážní systémy využívají strategie distribuovaného ukotvení a aerodynamické konstrukční uspořádání ke snížení vlivu tlaku větru při zachování účinnosti instalace.

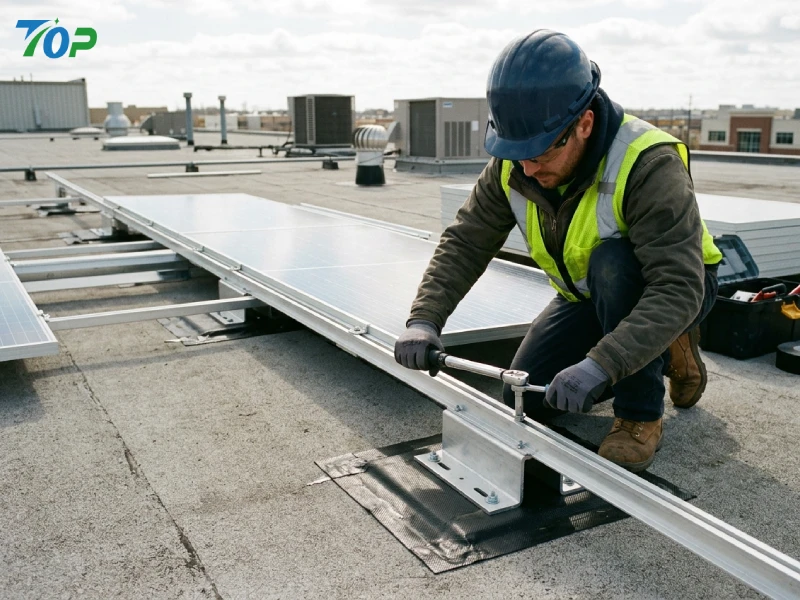

4. Kontrola krouticího momentu při instalaci a zajištění technické kvality

Řízení točivého momentu je jedním z nejčastěji ignorovaných technických požadavků v projektech fotovoltaických instalací. Nesprávné použití krouticího momentu může vést buď k nadměrnému stlačení (poškození střešní konstrukce) nebo nedostatečnému utažení (způsobení nestability).

Profesionální pracovní postupy EPC vyžadují použití momentového klíče s definovanými standardy pro každý bod připojení. To zajišťuje konzistenci napříč všemi instalačními společnostmi a eliminuje variabilitu způsobenou rozdíly v manuální instalaci.

Kromě toho je před aktivací systému vyžadována kontrola po instalaci, aby se ověřilo vyrovnání, integrita vodotěsného těsnění a strukturální stabilita.

5. Vodotěsný-první solární montážní systém filozofie návrhu

Hydroizolace by nikdy neměla být považována za sekundární krok solární instalace. Místo toho musí být zabudováno do konstrukčního návrhu samotného montážního systému.

Moderní systémy technické kvality integrují lemovací sady, těsnící vrstvy EPDM a řízené body pronikání, aby byla zajištěna dlouhodobá odolnost vůči vodě za podmínek tepelné roztažnosti.

Tento přístup výrazně snižuje riziko dlouhodobého úniku ve srovnání s tradičními instalačními metodami závislými na tmelu.

Jak mohou dodavatelé EPC snížit celkové riziko životního cyklu prostřednictvím výběru montážního systému

Kromě kvality instalace má výběr solárního montážního systému přímý dopad na celkové náklady životního cyklu projektu. Dodavatelé EPC, kteří se zaměřují pouze na počáteční pořizovací náklady, se často potýkají s vyššími náklady na údržbu a zvýšenými riziky opravy střechy v průběhu času.

Náklady životního cyklu versus počáteční náklady na pořízení

Nízkonákladové montážní systémy mohou snížit počáteční investice, ale často mají za následek vyšší dlouhodobé servisní náklady v důsledku koroze, strukturální nestability nebo vodotěsného selhání.

Systémy technické úrovně, i když jsou počáteční náklady mírně vyšší, výrazně snižují četnost údržby a prodlužují životnost systému, čímž zlepšují celkovou návratnost investic do projektu.

Snížení odpovědnosti za EPC prostřednictvím standardizace systému

Standardizované montážní systémy zjednodušují instalační školení, snižují lidskou chybu a zlepšují konzistenci na více místech projektu.

To je zvláště důležité pro společnosti EPC, které spravují rozsáhlá portfolia distribuovaných střech, kde variabilita instalace může vytvářet značné provozní riziko.

Optimalizace zásob a nákupu pro distributory

Z pohledu distributora univerzálně kompatibilní montážní systémy snižují složitost SKU a zlepšují efektivitu obratu zásob.

To také zajišťuje, že následní instalátoři mohou přizpůsobit stejný systém různým typům střech a zlepšit flexibilitu dodavatelského řetězce.

TopFenceSolar Engineering Perspective: Budování spolehlivých střešních fotovoltaických montážních systémů

Z technického hlediska musí vysoce spolehlivý solární montážní systém vyvažovat tři klíčové požadavky: konstrukční bezpečnost, odolnost vůči vodě a účinnost instalace. Tato rovnováha definuje dlouhodobý výkon střešních FV systémů.

Normy materiálového inženýrství pro dlouhodobou životnost

Vysoce kvalitní montážní systémy obvykle používají eloxované hliníkové konstrukce kombinované s upevňovacími prvky z nerezové oceli SUS304, aby byla zajištěna odolnost proti korozi v drsných prostředích, včetně pobřežních oblastí a oblastí s vysokou vlhkostí.

Tato kombinace materiálů snižuje riziko galvanické koroze a zajišťuje dlouhodobou mechanickou stabilitu při namáhání prostředím.

Přizpůsobivost designu napříč různými typy střech

Profesionální montážní systém musí podporovat více typů střech, včetně taškových střech, plechových střech a plochých betonových střech. Tato přizpůsobivost snižuje složitost návrhu projektu a zlepšuje efektivitu instalace EPC.

Flexibilní konstrukce držáků a modulární kolejnicové systémy umožňují montérům upravit konfigurace bez ohrožení strukturální integrity.

Technické zaměření na efektivitu a bezpečnost instalace

V projektech EPC v reálném světě musí být rychlost instalace vyvážena konstrukční bezpečností. Dobře navržený montážní systém snižuje počet instalačních kroků při zachování přesné technické kontroly nad rozložením zatížení a hydroizolací.

Inženýrské osvědčené postupy k eliminaci rizika poškození střechy v projektech fotovoltaických instalací

Zatímco běžné chyby při instalaci fotovoltaiky často pocházejí z chyb při provádění v terénu, nejúčinnějším způsobem, jak eliminovat riziko poškození střechy, je posunout celý projektový přístup k návrhu systému založeného na inženýrství. Pro dodavatele EPC a solární montéry to znamená přechod od reaktivního řešení problémů k proaktivnímu strukturálnímu plánování.

Spolehlivého fotovoltaického systému nelze dosáhnout pouze zkušenostmi s instalací. Závisí na standardizovaných technických pracovních postupech, certifikovaných solárních montážních systémech a přísné kontrole kvality instalace v každé fázi projektu.

Standardizované posouzení střechy před návrhem FV systému

Každý profesionální projekt EPC musí začínat kompletním posouzením střechy. Tento krok určuje, zda střecha může bezpečně podporovat solární FV systém po celou dobu svého životního cyklu.

Mezi klíčové body hodnocení patří nosnost konstrukce, stav materiálu střechy, celistvost hydroizolace a chování při dlouhodobém stárnutí. Tyto parametry přímo ovlivňují výběr solárního montážního systému a způsobu instalace.

Bez řádného posouzení mohou i vysoce kvalitní montážní systémy selhat kvůli nevhodným konstrukčním podmínkám pod FV generátorem.

Použití certifikovaných solárních montážních systémů pro strukturální bezpečnost

Certifikované solární montážní systémy poskytují ověřený výkon při mechanickém zatížení, vystavení korozi a odolnosti vůči větru. Pro dodavatele EPC funguje tato certifikace spíše jako nástroj kontroly technických rizik než jako formální požadavek.

Normy, jako je testování mechanického zatížení a ověřování odolnosti proti korozi, zajišťují, že systém spolehlivě funguje v reálném prostředí instalace a snižuje neočekávané strukturální poruchy.

Ve velkých projektech certifikované systémy snižují nejistotu a zlepšují konzistenci napříč více instalačními týmy a místy.

Optimalizace zatížení konstrukce a inženýrství odolnosti proti větru

Jedním z nejdůležitějších technických principů ve střešních FV systémech je rozložení zátěže. Správná konstrukce zajišťuje, že mechanické síly jsou rovnoměrně rozloženy po střeše namísto soustředění do konkrétních kotevních bodů.

Vztlak větru je kritickým faktorem bezpečnosti systému, zejména v pobřežních oblastech a oblastech se silným větrem. Pokud není řádně zohledněno, může se postupně uvolnit montážní spoje a časem ohrozit integritu střechy.

Pokročilé montážní systémy využívají rozložení rozloženého kotvení ke snížení lokalizovaného napětí a zlepšení dlouhodobé stability konstrukce.

Kontrola krouticího momentu při instalaci a zajištění technické kvality

Řízení točivého momentu je v projektech fotovoltaických instalací často podceňováno, přesto je zásadní pro bezpečnost konstrukce. Nesprávný utahovací moment může buď poškodit střešní materiály nebo způsobit nestabilní montážní spoje.

Profesionální normy EPC vyžadují použití momentových klíčů s definovanými hodnotami utahovacího momentu pro každý bod připojení. To zajišťuje konzistentní kvalitu instalace bez ohledu na zkušenosti instalačního technika.

Kontrola po instalaci je také nezbytná pro ověření přesnosti vyrovnání, strukturální stability a vodotěsnosti před uvedením systému do provozu.

Filozofie designu vodotěsného prvního solárního montážního systému

Vodotěsná ochrana by měla být integrována do konstrukčního návrhu montážního systému, nikoli jako úkol po instalaci.

Moderní systémy na technické úrovni používají lemovací soupravy, těsnící vrstvy EPDM a řízené penetrační body k udržení dlouhodobé vodotěsnosti při tepelné roztažnosti a smršťování.

Tento konstrukční přístup výrazně snižuje riziko dlouhodobého zatékání střechy ve srovnání s metodami instalace závislými na tmelu.

Jak mohou dodavatelé EPC snížit riziko životního cyklu výběrem montážního systému

Výběr montážního systému má přímý dopad na celkové náklady životního cyklu. Dodavatelé EPC, kteří se zaměřují pouze na počáteční pořizovací náklady, často čelí vyšším nákladům na údržbu a opravy v průběhu času.

Náklady životního cyklu versus počáteční náklady na pořízení

Nízkonákladové montážní systémy mohou snížit počáteční investice, ale často vedou k vyšším dlouhodobým servisním nákladům v důsledku koroze, strukturálního uvolnění nebo vodotěsného selhání.

Systémy technické úrovně zlepšují dlouhodobou návratnost investic snížením frekvence údržby a prodloužením životnosti systému.

Snížení odpovědnosti za EPC prostřednictvím standardizace systému

Standardizované montážní systémy snižují variabilitu instalace, zjednodušují požadavky na školení a zlepšují konzistenci provádění napříč více projekty.

To je zvláště důležité pro společnosti EPC spravující velká distribuovaná střešní portfolia.

Efektivita nákupu pro distributory a velkoobchody

Univerzálně kompatibilní montážní systémy pro distributory zjednodušují správu zásob a snižují složitost SKU.

To zlepšuje efektivitu dodavatelského řetězce a umožňuje rychlejší reakci na různé požadavky projektů.

TopFenceSolar Engineering Perspective: Spolehlivé střešní fotovoltaické montážní systémy

Vysoce výkonný solární montážní systém musí vyvažovat konstrukční bezpečnost, odolnost vůči vodě a účinnost instalace. Tyto tři faktory definují dlouhodobou spolehlivost střešních fotovoltaických systémů.

Materiálové inženýrství pro dlouhodobou životnost

Vysoce kvalitní montážní systémy obvykle kombinují eloxované hliníkové konstrukce s upevňovacími prvky z nerezové oceli SUS304. Tato kombinace zlepšuje odolnost proti korozi a zajišťuje stabilitu ve vlhkém nebo přímořském prostředí.

Také snižuje riziko galvanické koroze a zachovává strukturální integritu při dlouhodobém vystavení vlivům prostředí.

Adaptabilita napříč typy střech

Profesionální montážní systémy musí být kompatibilní s taškovými střechami, plechovými střechami a plochými betonovými střechami.

Modulární konstrukce držáků a nastavitelné kolejnicové systémy umožňují týmům EPC přizpůsobit instalační konfigurace, aniž by došlo ke snížení konstrukčního výkonu.

Technické zaměření na efektivitu instalace

Efektivní instalace je dosažena snížením zbytečných kroků při zachování přesné kontroly nad konstrukčními a hydroizolačními požadavky.

Tato rovnováha pomáhá dodavatelům EPC zlepšit rychlost dodání projektu bez obětování bezpečnosti nebo spolehlivosti.
