Hliníkový kabelový žlab

Chcete-li najít profesionálního výrobce hliníkových kabelových žlabů nebo chcete zahájit nový solární projekt s komplexními řešeními, můžete kontaktovat společnost Topfencesolar a nechat nás stát se vaším dlouhodobým partnerem!

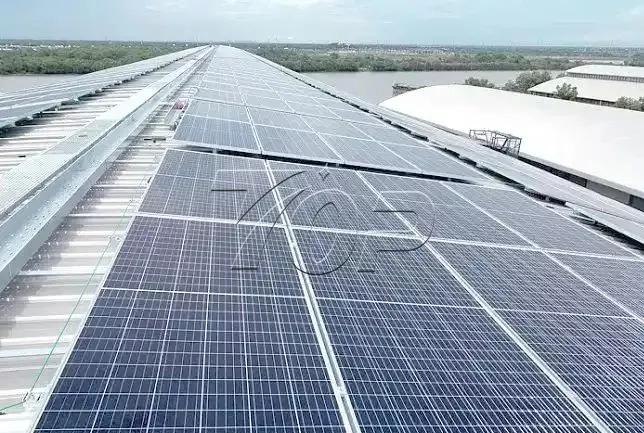

Správa kabelů je často rozhodující pro životnost systému. Solární kabely přenášejí vysokonapěťový stejnosměrný proud a jsou po desetiletí vystaveny extrémnímu počasí.

Ponechání kabelů na povrchu střechy představuje bezpečnostní riziko. Solární hliníkový kabelový žlab značky Topfencesolar nabízí vyhrazenou dálnici pro vedení solárních kabelů.

Fyzická ochrana:Vanička zabraňuje poškození ostrými hranami střechy, udržuje solární systém v bezpečném provozu.

Odvod tepla:Kabelové žlaby s otvory v provedení s dobrou ventilací pro kabely. Tato speciální konstrukce by mohla účinně snížit odpor a akumulaci tepla.

Navrženo pro specifikace solárních kabelů

Solární PV kabely jsou jedinečné s dvojitou izolací a silnější. Vyžadují nosný systém, který respektuje jejich poloměr ohybu a hmotnost.

Odkazuje na materiály kabelových žlabů, pozinkovanou ocel, která působí jako těžký chladič, hliník je nejideálnějším materiálem pro solární energii.

Odolnost proti korozi: Přirozeně vytváří ochrannou vrstvu oxidu, ideální pro venkovní expozici.

Nízká hmotnost: Snižuje statické zatížení vaší střešní konstrukce.

Nemagnetické: Minimalizuje ztráty energie v důsledku magnetické indukce v aplikacích s vysokým proudem.

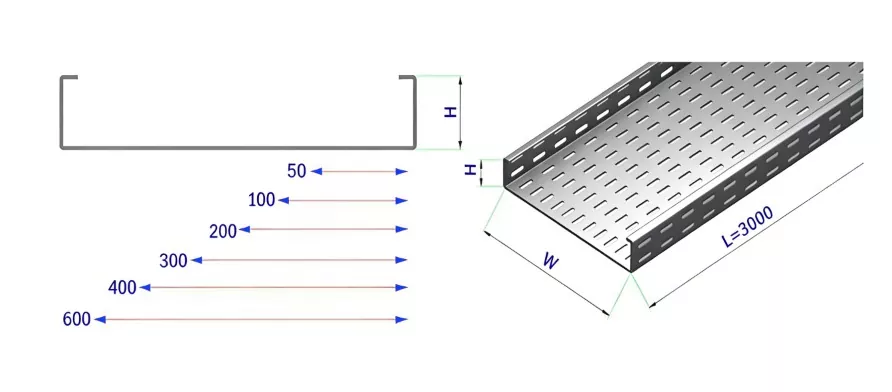

Dostupné typy kabelových žlabů

Nabízíme tři různé konfigurace, které odpovídají vašemu konkrétnímu instalačnímu prostředí:

1. Kabelový žlab žebříkového typu

Dobré pro dlouhé rozpětí a těžké napájecí kabely.

Funkce: Otevřené příčky poskytují maximální proudění vzduchu pro chlazení vysokoampérových kabelů.

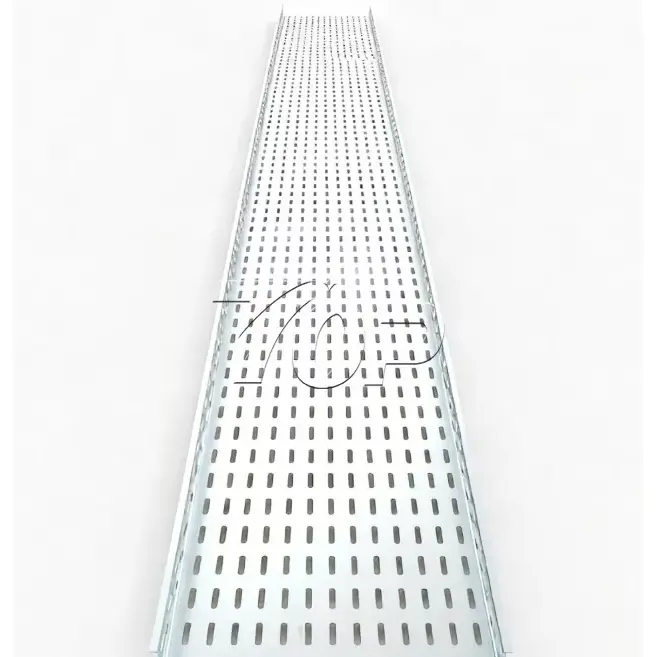

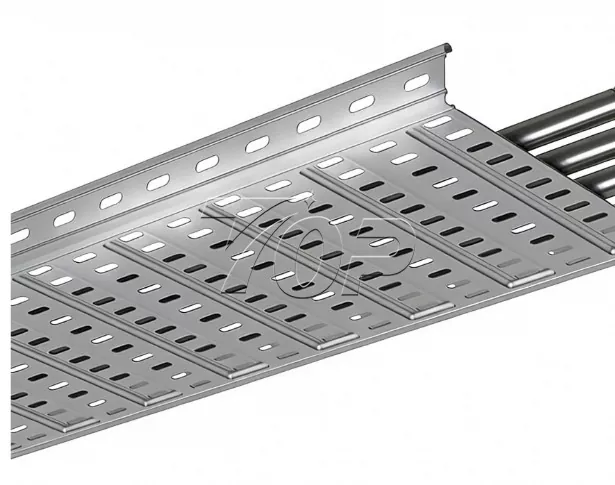

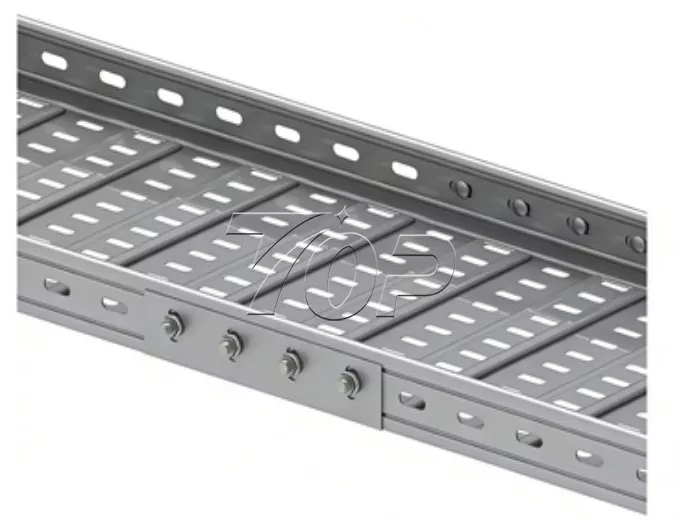

2. Děrovaný kabelový žlab

Použití: Komerční střechy vyžadující spodní ochranu.

Výhoda: Odvětrávané spodní štěrbiny umožňují odvod vody a zároveň chrání kabely před nerovnými střešními plochami.

3. Kabelový žlab z drátěného pletiva

Speciálně navrženo pro složité směrování s několika otáčkami a pády.

Vlastnosti: Vysoce flexibilní; lze řezat a ohýbat na místě, aby se snadno pohybovaly přes překážky.

Jak fungují kabelové žlaby?

Namísto převěšování kabelů přes povrch střechy překlenuje žlab vzdálenost mezi montážními body.

Přenáší váhu kabelů na nosnou konstrukci nebo střešní nástavce a udržuje dráty zvednuté. To zabraňuje tomu, aby kabely seděly v kalužích vody během bouřek, a udržuje je organizované, takže týmy údržby mohou později snadno vysledovat okruh.

Jak nainstalovat kabelové žlaby?

Instalace je jednoduchá, snadná a rychlá s precizními návrhy Topfencesolar. Zde je obecný pracovní postup pro střešní hliníkový systém:

Krok 1:Zmapujte trasu. Nezačínejte jen tak vrtat. Naplánujte cestu od pole k měniči. Vyhněte se zastínění panelů samotným zásobníkem!

Krok 2:Nainstalujte držáky. Musíte zvednout zásobník ze střechy. Připevněte montážní nožky nebo připojte zásobník přímo k solárním kolejnicím.

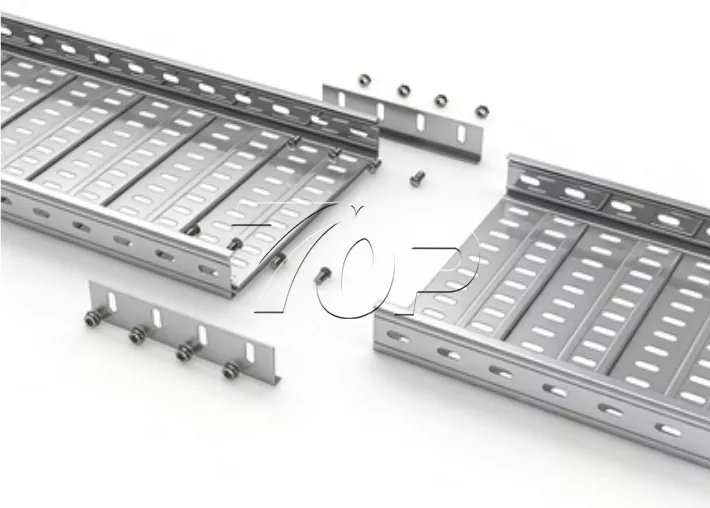

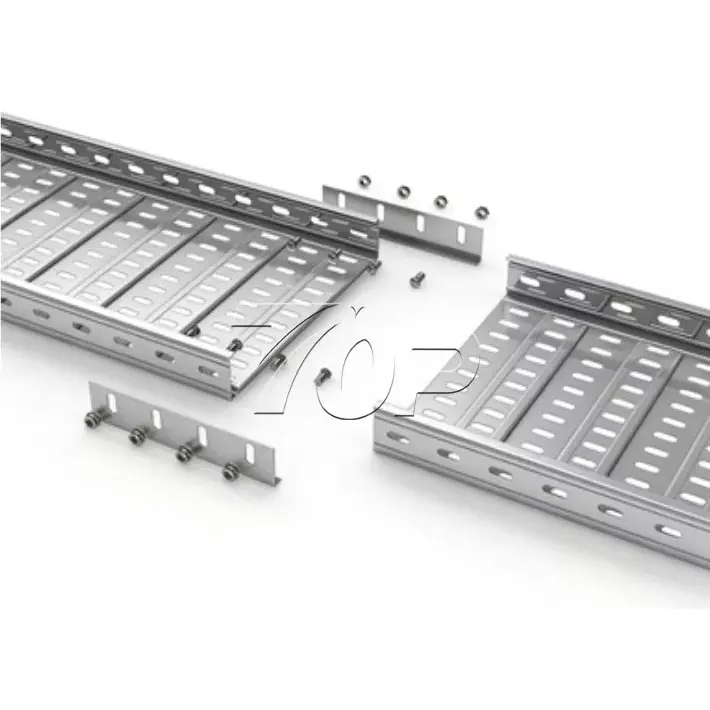

Krok 3:Připojte sekce. Ke spojení dvou délek tácu použijte spojovací desky. Mezi sekcemi ponechte malou mezeru pro tepelnou roztažnost. Protože hliník se roztahuje, když se zahřeje; pokud je přišroubujete příliš pevně bez mezery, může se zásobník zdeformovat.

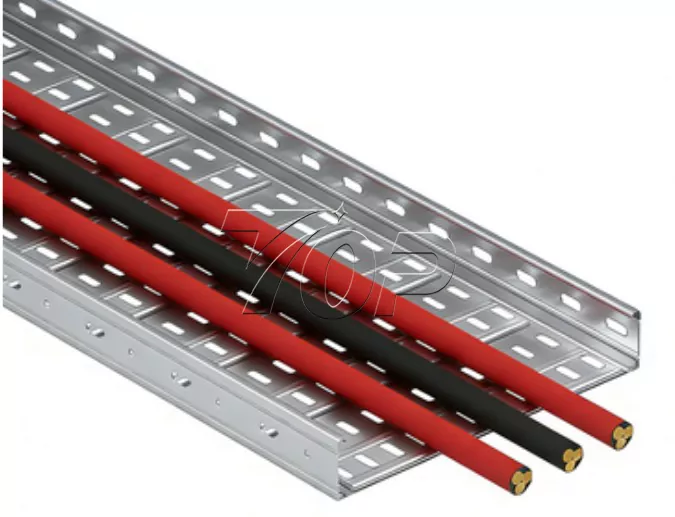

Krok 4:Položte kabel. Umístěte kabely do přihrádky. Netahejte je příliš těsně. K zajištění každých pár stop použijte kabelové stahovací pásky nebo hliníkové kabelové příchytky.

Krok 5:Základy. Protože je zásobník kovový, musí být uzemněn. Pro zajištění elektrické kontinuity použijte spojovací propojky přes spojovací desky.
