Hliníkový solární montážní systém Mini Rail

1.Solární panely

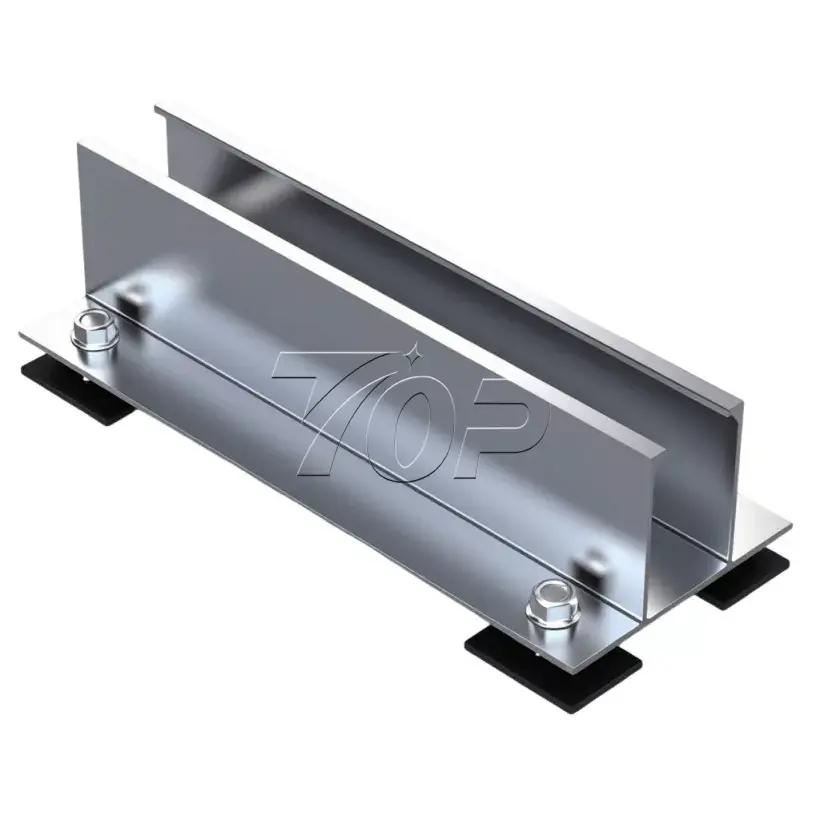

2.Hliníkové mini kolejnice

3. Středová svorka

4. Koncová svorka

5. Šroub

6. Samořezný šroub

7. Gumová podložka

8. Uzemňovací oko

9. Kabelová spona

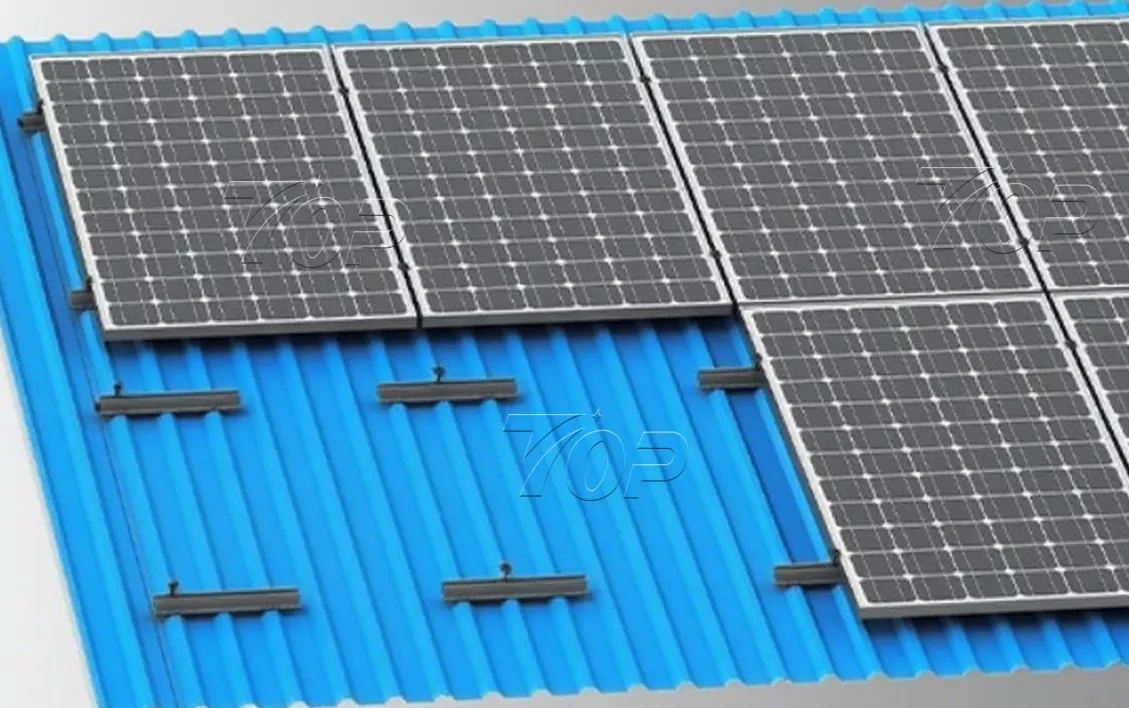

Rozložení solárního panelu na schématu mini kolejnice je uvedeno níže.

Šířka solárního panelu je 1134 mm. Délka by mohla být 2278 mm, tloušťka panelu je 30 mm, 35 mm. (Také se hodí pro jiné rozměry solárních panelů.) Množství solárních panelů může být uspořádáno na základě velikosti střechy vašeho webu.

Parametry

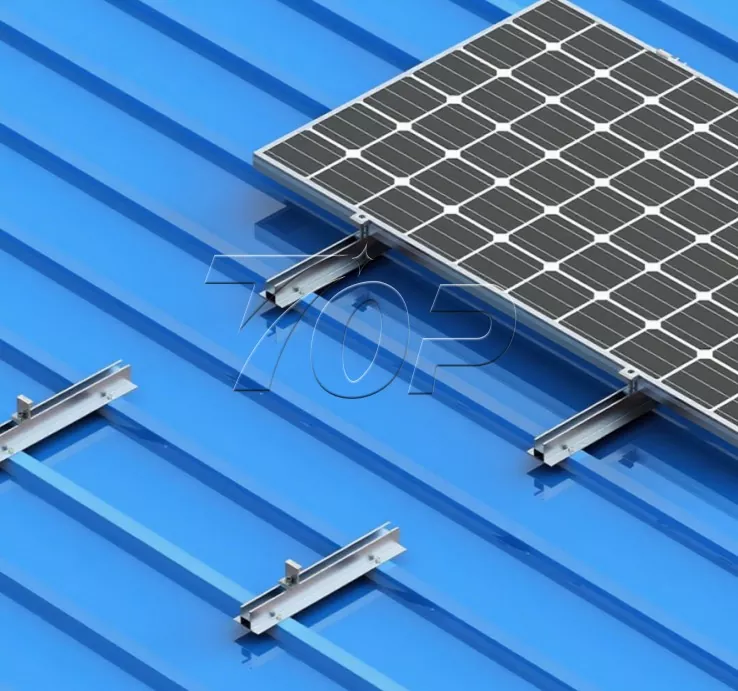

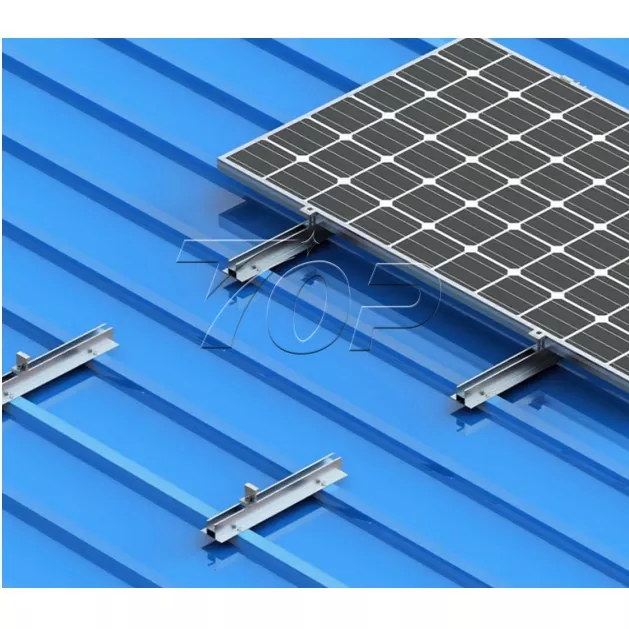

Toto řešení je navrženo speciálně pro instalaci solárních panelů na kovovou střechu. Může se přizpůsobit různým projektům solárních střech s různými měřítky a rozvržením. Hliníkový solární montážní systém Mini Rail by mohl zahrnovat střechy z trapézových plechů a vlnité střechy atd. Běžné specifikace jsou délka 200 mm (podpora přizpůsobení). Bimetalový šroub s pryžovou podložkou zabraňuje prosakování vody střechou při montáži kolejnic na kovovou střechu.

Vlastnosti

1. Předmontovaný design, snadná a vysoce efektivní instalace.

2. Naše tato optimalizovaná mini kolejnice pro solární montážní systém může být přizpůsobena kovovým střechám obytných domů, střechám komerčních budov, skladům.

3. Hliník 6005 - Materiál T5 od společnosti Topfencesolar má zvláštní vysokou kvalitu na trhu, náš systém má vysoký výkon při nízké hmotnosti a pevnosti.

4. Odolá silnému větru o rychlosti až 60 m/s a zatížení sněhem 1,4 kN/m², což zajišťuje stabilitu a bezpečnost konstrukce solárních panelů.

Nízká cena, levná struktura a také snížení nákladů na instalační práci a doby instalace.
