Prostorově optimalizovaná vyvýšená konstrukce solárního stojanu | Případová studie Manila

Projekt zvýšené střešní solární platformy | Manila, Filipíny

Tento projekt ukazuje, jak Top Fence Solar úspěšně vyřešil vážná omezení prostoru na střeše a problémy s rušením infrastruktury pro komerční budovu v Manile na Filipínách.

Umístění

Manila, Filipíny

Materiál konstrukce

Ocel žárově pozinkovaná / ocel s povlakem Al-Mg-Zn

Typ řešení

Zvýšená střešní solární platforma

Cílový problém

Překážky střešní infrastruktury a omezený prostor pro instalaci

Úvod do projektu

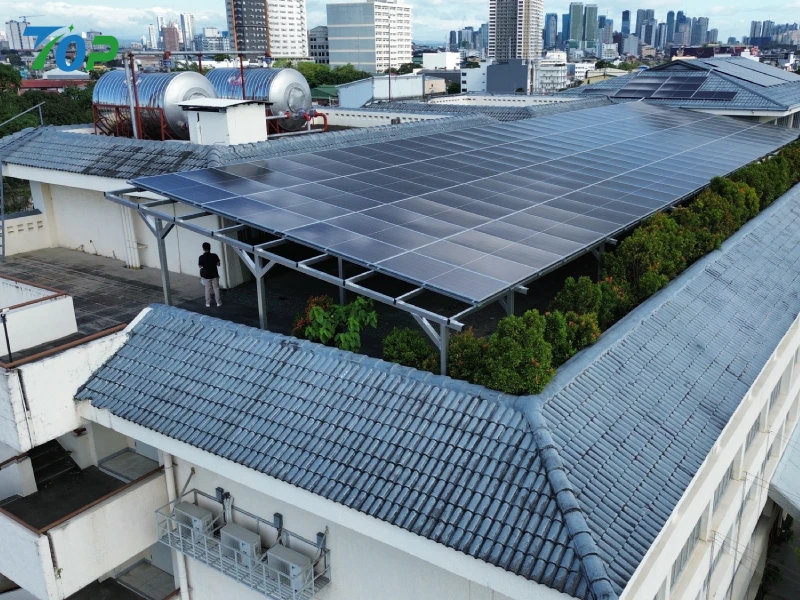

Cílová střecha byla silně obsazena chladicími věžemi, vodními nádržemi, systémy vedení kabelů, a údržbové chodníky, ponechávající nedostatečnou využitelnou plochu pro konvenční fotovoltaické pole. Pro maximalizaci využití střechy bez narušení provozu budovy navrhl Top Fence Solar prémiová vyvýšená konstrukce solárního regálu schopná překlenout stávající střešní zařízení.

Konstrukce zvýšené plošiny vytvořila sekundární vrstvu solární instalace nad střechou infrastruktura, což výrazně zvyšuje kapacitu solárního nasazení při zachování údržby dostupnost a provozní účinnost HVAC.

Technické přednosti

Návrh horní vůle

Solární platforma byla zvednuta do optimalizované konstrukční výšky, což umožňuje nepřerušované proudění vzduchu kolem chladicích systémů HVAC při zachování čistého servisního přístupu pod solární pole. Tato zvýšená konfigurace minimalizovala dopad stínění a zajistila dlouhodobou provozuschopnost střechy.

Strukturální integrita a bezpečnost větru

Kvůli zvýšenému expozičnímu profilu byla konstrukce vyztužena pomocí ocelových výztuh pro vysoké zatížení, optimalizované rozložení zatížení a aerodynamické výpočty úhlu náklonu navržené tak, aby odolávaly silnému větru tlakové podmínky běžně zažívané na Filipínách během tropických bouří a období tajfunů.

Pokročilá odolnost proti korozi

Celý nosný systém využívá žárově zinkovanou ocel a konstrukční prvky s povlakem Al-Mg-Zn navrženo pro tropické přímořské klima. Antikorozní úprava zvyšuje odolnost proti vlhkost, vzduch nasycený solí a dlouhodobé vystavení okolnímu prostředí, což podporuje předpokládanou životnost přesahující 25 let.
