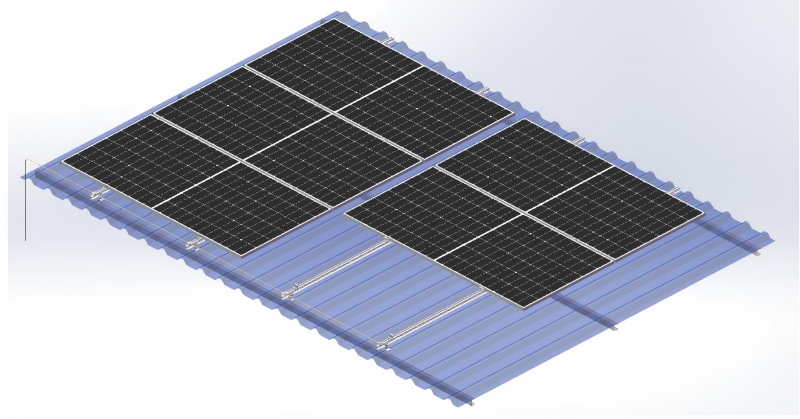

Jak namontovat solární panel na střechu?

Instalace solární elektrárny může přinést mnoho výhod, jako je úspora účtů za elektřinu nebo dokonce jejich úplné zřeknutí.

Chcete-li si užít mnoho vymožeností solární energie, je nejprve její instalace na střechu cenově nejefektivnější možností.

Průvodce montáží solárního panelu na střechu

Všechny informace, které potřebujete vědět, najdete zde, od požadovaných součástí a materiálů až po nejlepší místa instalace a podrobné pokyny k obsluze. Vezměte s sebou pevnou instalační komponentuL-nohya vodicí kolejnice jako příklad. Komponenty potřebné pro instalaci pevných solárních panelů do značné míry závisí na výrobci, ale jsou víceméně stejné pro jakýkoli způsob instalace solárních panelů. Kompletní sada obsahuje komponenty, invertorové kabely, konektory MC4, L piny + vodicí lišty, držáky z hliníkové slitiny atd. a hlavně stavební nářadí. U tohoto typu instalačního systému je potřeba vyvrtat otvory ve spojovacích částech a upevnit je na instalační vodicí lišty, aby bylo zajištěno pevné usazení celé konstrukce na střeše. Sada instalačních sad podpěrných držáků může tento požadavek na instalaci dobře splnit. Další způsoby instalace zahrnují instalaci šroubů a instalaci tlakového bloku. Kromě nich si musíte připravit ještě následující nástroje: • Klíč • sada čtyřhranná • nepromokavá plachta atp.

Tento kufr používá hliníkové materiály s nohami ve tvaru L a vodicími lištami. Tento materiál se vyznačuje vysokou pevností, nízkou hmotností a odolností proti korozi. Hliníkové materiály se snadno opracovávají na rohové materiály, které jsou vhodné pro běžné nástroje a lidi, kteří nejsou tak profesionální. Hliník je navíc kompatibilní s rámy většiny solárních panelů, takže si je rodiny mohou instalovat sami, aniž by museli volat profesionály.

Níže jsou uvedeny podrobné kroky instalace:

Před instalací střešního solárního systému si pozorně přečtěte celý tento návod.

*Přísné dodržování pokynů k instalaci řešení montáže na střechu s L-patkami splní konstrukční požadavky produktu a bude vyhovovat příslušným normám. Při instalaci se prosím ujistěte, že dodržujete příslušné bezpečnostní předpisy a věnujte pozornost příslušným regionálním předpisům.

Instalatéři by měli dodržovat následující normy.

1. Dodržujte všechny platné místní nebo národní stavební předpisy, včetně těch, které mohou nahradit tuto příručku;

2. Ujistěte se, že produkty, jako jsou držáky, jsou vhodné pro konkrétní instalace a instalační prostředí;

3. Použijte prosím příslušenství dodávané naší společností a instalační nástroje, které si přivezete. (Naše společnost nepřebírá žádnou odpovědnost za stavbu s použitím náhradního příslušenství);

4. Jak recyklovat: Dodržujte prosím místní předpisy;

5. Personální obsazení provozu: Zajistěte nejméně dva profesionální montéry solárních panelů;

6. Zajistěte, aby instalaci souvisejícího elektrického zařízení provedli profesionální elektrikáři;

7. Zajistěte bezpečnou instalaci elektrických součástí pole solárních panelů.

Hlavní vlastnosti

A. Používá se hlavně pro barevné střechy z ocelových tašek ve tvaru žebříku podepřené dřevěnými nebo ocelovými nosníky

b. Lehký design, odolný a krásný, snadno se montuje a rychle se instaluje

C. Vhodné pro všechny druhy rámových a bezrámových instalací solárních panelů na trhu

d. Komponenty jsou předem smontovány v továrně a přiměřeně zabaleny, aby se ušetřila doba instalace na místě

1. Popis

Tento systém využívá příslušenství z hliníkové slitiny,hliníkové kolejnicea šrouby z nerezové oceli a je vhodný pro barevné střechy z ocelových tašek ve tvaru žebříku podepřené dřevěnými nebo ocelovými nosníky.

Před instalací systému si prosím pozorně přečtěte následující instalační pokyny. A při instalaci dodržujte místní zákony.

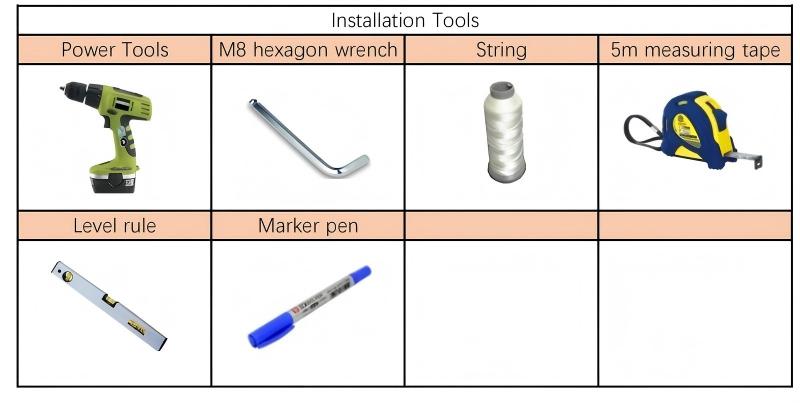

2. Instalační nástroje

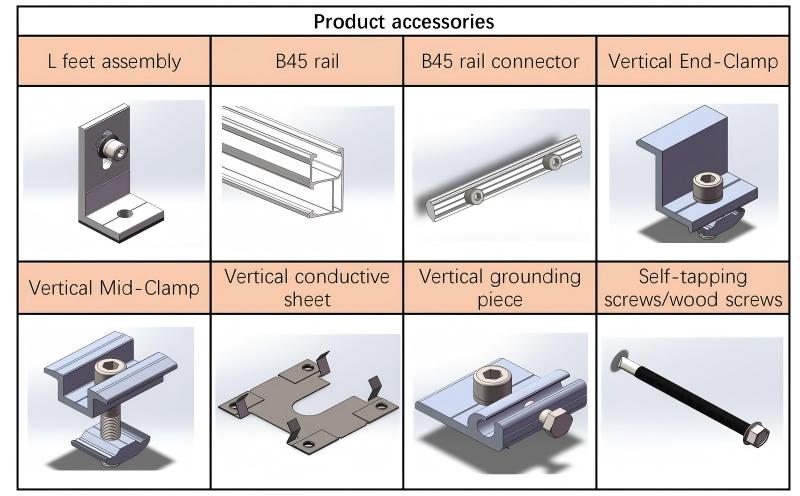

3. Příslušenství k produktu

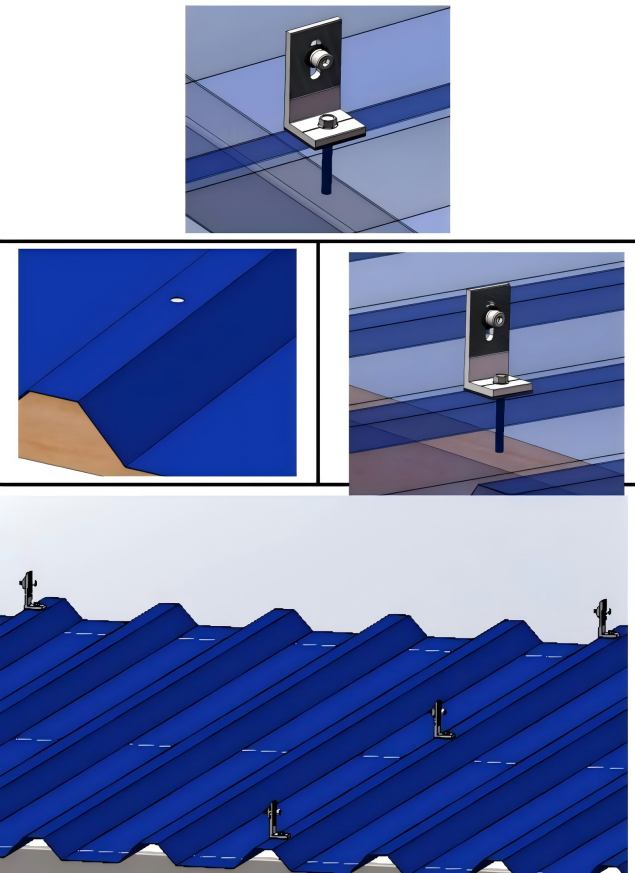

4.1 Instalace L-nohy

Podle materiálu nosného nosníku použijte samovrtné šrouby (nosný nosník je ocelový nosník) nebo vruty do dřeva (nosný nosník je dřevěný nosník) k instalaci a upevnění sestavy L patek v poloze hřebenu trapézové barevné ocelové tašky.

PS: Pokud jsou vaznice nesoucí trapézové ocelové tašky vyrobeny z dřevěných trámů, je nutné pomocí vrtacího nástroje předem vyvrtat do barevných ocelových tašek malý otvor φ6mm pro usnadnění vložení vrutů do dřeva.

Uspořádejte podle výkresu a nainstalujte zbývající sestavy L patek výše uvedeným způsobem.

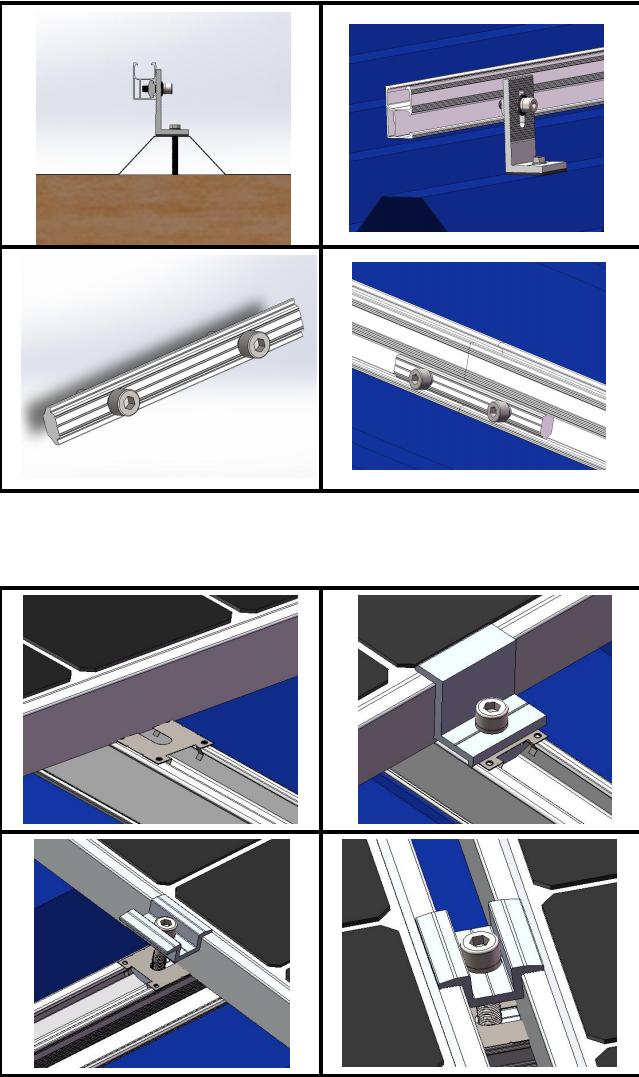

4.2 Instalace lišty B45

Upravte směr vlnitého povrchu kolejnice B45 tak, aby byl zarovnán s vlnitým povrchem již nainstalované a upevněné součásti L patky, a pomocí šestihranného klíče M8 utáhněte šestihranný šroub na háku, aby se kolejnice uzamkla.

Nainstalujte spojku kolejnice do polohy spoje kolejnice a pomocí šestihranného klíče M8 utáhněte šestihranné šrouby na spojce kolejnice, aby byly spoje na obou koncích zajištěny.

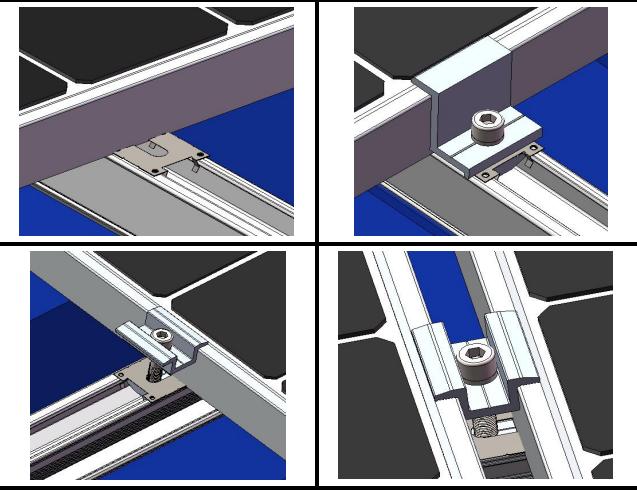

4.3 Instalace solárních panelů

Umístěte solární panel na kolejnici, upravte polohu koncové sestavy a upevněte ji koncovou svorkou (pokud je vybavena vodivou fólií, zatlačte vodivou fólii do drážky kolejnice, upravte polohu a přitlačte jeden konec vodivé fólie ke kovovému rámu solárního panelu).

Po úpravě polohy středního solárního panelu jej zafixujte pomocíStředová svorka(pokud jsou vybaveny vodivou fólií, zatlačte vodivou fólii do drážky kolejnice a po nastavení polohy použijte kovové rámy solárních panelů na obou stranách k přitlačení obou konců vodivého plechu)

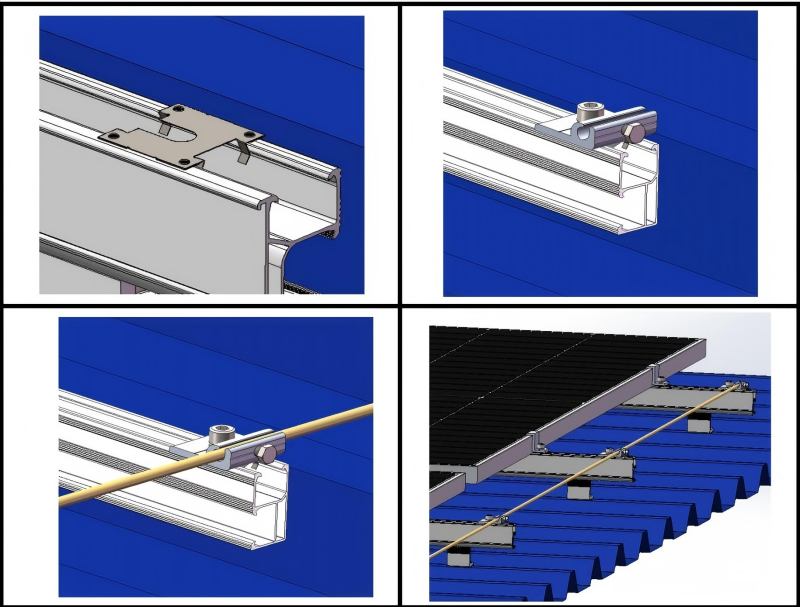

4.4 Instalace zemnící armatury

(1) Nainstalujte vodivou fólii na konec kolejnice.

(2) Poté nainstalujte uzemňovací součást.

(3) Nainstalujte uzemňovací svorky na konce zbývajících kolejnic.

(4) Těmito uzemňovacími svorkami protáhněte měděný vodič, utáhněte šestihranné šrouby a nakonec uzemněte měděný vodič.
