Vyztužení fotovoltaického oplocení v oblasti silného větru: Inženýrská příručka pro dodavatele a montéry EPC

Řešení strukturální výztuže pro systémy FV plotů s vysokým větrem

Vyztužené konstrukce z hliníkové slitiny vs. tradiční ocel

Výběr materiálu je jedním z nejdůležitějších rozhodnutíZpevnění PV plotu, zejména v silném větru a korozivním prostředí. Tradiční galvanizované ocelové konstrukce, přestože jsou z krátkodobého hlediska nákladově efektivní, často trpí zrychlenou degradací v pobřežních nebo vlhkých oblastech. Naproti tomu systémy z vysoce pevných hliníkových slitin nabízejí vynikající rovnováhu mezi hmotností, odolností proti korozi a konstrukčním výkonem.

Z technického hlediska poskytuje hliníková slitina (typicky 6005-T5 nebo 6063-T6) vynikající pevnost v tahu a zároveň výrazně snižuje vlastní zatížení základu. Toto snížení hmotnosti přímo zlepšuje efektivitu instalace a snižuje náklady na přepravu – klíčová kritéria pro dodavatele EPC spravující rozsáhlá nasazení.

Při spárování sSpojovací materiál z nerezové oceli SUS304, hliníkové konstrukce tvoří korozivzdorný systém schopný odolat prostředí solné mlhy přesahující 720 hodin. Ve srovnání s žárově pozinkovanou (HDG) ocelí, u které se mohou časem vyvinout vady povlaku, tato kombinace zajišťuje dlouhodobou životnost s minimální údržbou.

Optimalizovaný design sloupku pro odolnost proti větru

Plotové sloupky fungují jako primární nosné komponenty v jakémkoli solárním oplocení. V oblastech se silným větrem je neadekvátní návrh sloupků jednou z hlavních příčin selhání konstrukce. Vyztužené PV plotové systémy vyžadují sloupky se zvýšenou tloušťkou stěny, obvykle ≥2,0 mm, aby odolávaly ohýbání a vyboulení při bočním zatížení větrem.

Neméně důležité jehloubka uložení. Pro většinu aplikací se silným větrem se doporučuje minimální hloubka 800 mm, i když se může zvýšit v závislosti na půdních podmínkách a třídě větru. Hlubší zapuštění zvyšuje odolnost proti klopným momentům a vztlakovým silám.

Pokročilé návrhy mohou také zahrnovat:

• Profily sloupků ve tvaru klobouku nebo C pro zlepšený moment setrvačnosti
• Vyztužené základové desky pro betonové systémy
• Antirotační funkce zabraňující torzní nestabilitě

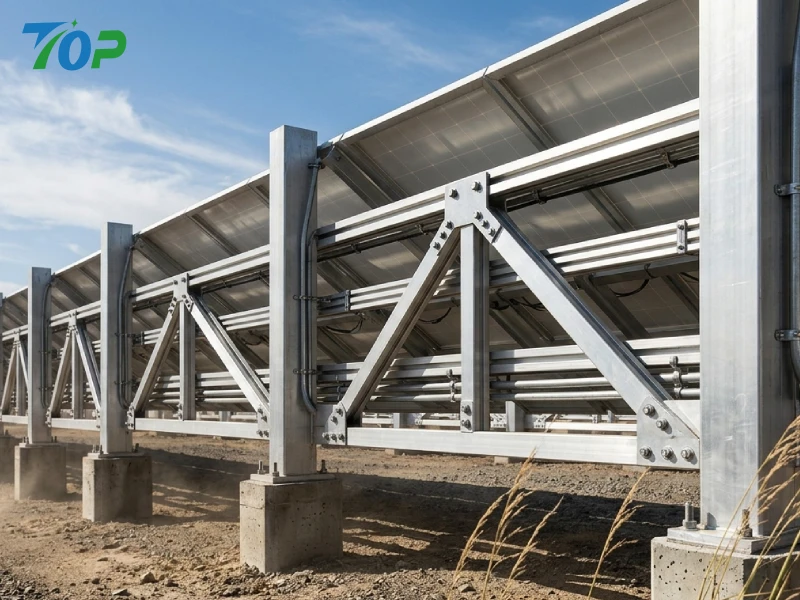

Konstrukce křížového vyztužení a trojúhelníkové výztuže

Jeden z nejúčinnějších způsobů, jak zlepšit tuhost konstrukce vFV oplocení odolné proti větruje přes příčné ztužení. Zavedením diagonálních prvků lze zatížení přerozdělit mezi více konstrukčních prvků, čímž se významně sníží koncentrace napětí při kritických نقاط.

Trojúhelníková geometrie výztuže je zvláště účinná, protože převádí ohybové síly na axiální síly, kterým materiály mohou účinněji odolávat. Tento konstrukční přístup minimalizuje deformaci pod tlakem větru a zvyšuje celkovou stabilitu systému.

Pro dodavatele EPC může začlenění předem navržených výztužných modulů také zefektivnit instalaci, zkrátit dobu výroby na místě při zachování technické přesnosti.

Vysokopevnostní spojovací a upínací systémy

Spojovací prvky jsou často přehlíženy, přesto hrají klíčovou roli při zachování strukturální integrity při dynamickém zatížení větrem. V aplikacích s vysokým větrem by měly být všechny šrouby, matice a svorky vyrobeny zNerezová ocel SUS304 nebo SUS316aby byla zajištěna pevnost a odolnost proti korozi.

Stejně důležité je i řízení točivého momentu. Nedostatečně utažené šrouby se mohou časem povolit, zatímco příliš utažené spojovací prvky mohou zaznamenat únavu materiálu. Implementace instalace řízené kroutícím momentem – obvykle pomocí kalibrovaných momentových klíčů – zajišťuje konzistentní předpětí ve všech připojeních.

Mezi doporučené postupy patří:

• Použití podložek proti uvolnění nebo pojistných matic
• Aplikace přípravků pro zajištění závitů v kritických spojích
• Provedení ověření utahovacího momentu po instalaci

Aerodynamická optimalizace

Kromě konstrukčního zesílení hraje klíčovou roli při snižování zatížení větrem aerodynamický design. Pevné plotové panely mohou vytvářet značnou odolnost proti větru, což vede k vyššímu الضغط na konstrukčních prvcích. Naproti tomu optimalizované konstrukce umožňují částečné proudění vzduchu a snižují tak celkovou zátěž.

Mezi účinné strategie patří:

• Zavedení řízeného rozestupu mezi panely
• Použití perforovaných nebo síťovaných systémů oplocení
• Nastavení úhlů naklonění panelu pro minimalizaci koeficientů odporu vzduchu

Tyto optimalizace návrhu nejen zlepšují konstrukční výkon, ale také snižují požadavky na materiál, což přispívá k lepší efektivitě nákladů a lepší návratnosti investic.

Základní inženýrství pro stabilitu FV plotu v oblastech se silným větrem

Porovnání pozemních a betonových základů

Volba mezi hnanými zemními sloupky a betonovými základy má přímý dopad na stabilitu systému a rychlost instalace. Pozemní systémy se instalují rychleji a jsou cenově výhodnější ve vhodných půdních podmínkách, ale v oblastech s extrémně silným větrem mohou nabídnout omezený odpor.

Betonové základy, i když jsou náročnější na práci, poskytují vynikající nosnost a jsou doporučeny pro:

• Pobřežní oblasti s vysokou expozicí větru
• Měkké nebo písčité půdy s nízkou únosností
• Projekty vyžadující dlouhodobou spolehlivost konstrukce

Vliv stavu půdy (písek, jíl, skalnatý terén)

Vlastnosti půdy přímo ovlivňují výkonnost základů. Písčité půdy například nabízejí špatný boční odpor a mohou vyžadovat hlubší zapuštění nebo větší betonové základy. Jílové půdy mohou poskytovat lepší soudržnost, ale mohou být náchylné k expanzi a kontrakci způsobené vodou.

Skalnatý terén, i když nabízí vysokou únosnost, představuje instalační problémy, které mohou vyžadovat specializované vrtací zařízení. Pro dodavatele EPC je provedení geotechnického průzkumu před instalací zásadní pro výběr vhodného návrhu základu.

Doporučená hloubka a průměr základu podle třídy větru

Návrh základů musí být v souladu s místní klasifikací větru. Jako obecné vodítko:

• Mírné větrné zóny: hloubka kotvení 600–800 mm
• Zóny silného větru: hloubka kotvení 800–1200 mm
• Extrémní větrné zóny (náchylné na tajfuny): ≥1200 mm s vyztuženým betonem

Průměr základu by měl být také úměrně zvětšen, aby odolával vztlakovým silám, zejména v měkkých půdách.

Anti-Uplift Design techniky

Vztlakové síly generované silným větrem mohou ohrozit i dobře navržené konstrukce, pokud nejsou správně řešeny. Mezi účinné anti-uplift strategie patří:

• Pomocí kotevních šroubů zapuštěných do betonových základů
• Začlenění rozšířených základových patek pro zvýšení odolnosti وزن
• Přidání zemních kotev nebo spirálových pilot pro dodatečnou stabilitu

Tato opatření jsou zvláště důležitá v pobřežních oblastech a oblastech náchylných k tajfunům, kde mohou být vertikální síly větru stejně kritické jako boční zatížení.

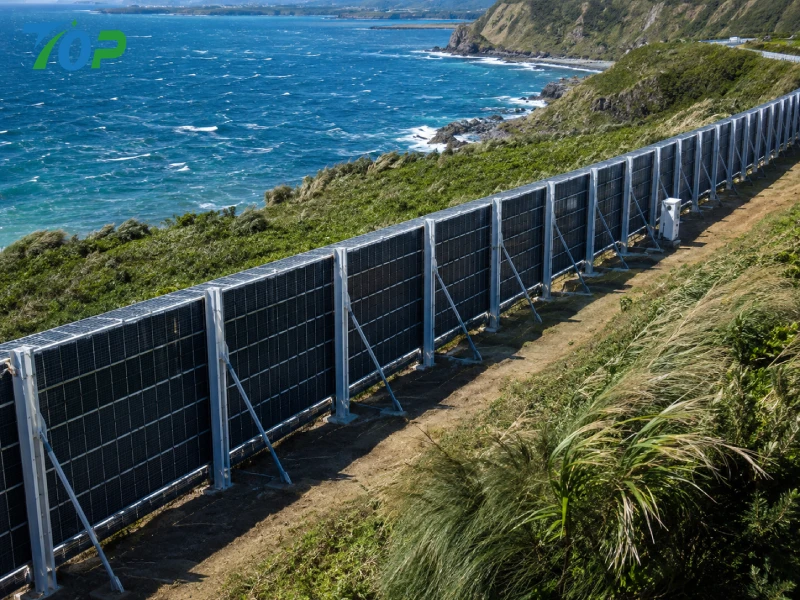

Vodotěsný a antikorozní design v pobřežních prostředích se silným větrem

Odolnost vůči solnému spreji (≥720 h testovací standard)

V pobřežních prostředích je koroze primárním faktorem ovlivňujícím životnost systému. Vysoce kvalitníFV systémy zesílení plotůmusí projít normami pro testování solné mlhy po dobu nejméně 720 hodin, aby byla zajištěna dlouhodobá životnost.

Tato úroveň odolnosti je nezbytná pro zabránění strukturální degradaci a zachování mechanického výkonu v průběhu času.

Výběr materiálu: SUS304 vs SUS316 vs HDG ocel

Volba materiálu výrazně ovlivňuje odolnost proti korozi:

• SUS304:Standardní varianta s vynikající odolností proti korozi pro většinu prostředí
• SUS316:Zvýšená odolnost pro vysoce korozivní pobřežní nebo průmyslové oblasti
• HDG ocel:Nižší cena, ale snížená životnost v podmínkách s vysokým obsahem soli

Pro B2B kupující zajišťuje výběr vhodného materiálu optimální rovnováhu mezi cenou a výkonem.

Konstrukce těsnění EPDM a mechanické komprese

Vniknutí vody může ohrozit jak konstrukční součásti, tak elektrické systémy. Gumové těsnění EPDM v kombinaci s mechanickou kompresí poskytuje spolehlivou hydroizolaci pro spojovací body a montážní rozhraní.

Tato konstrukce zajišťuje dlouhodobý těsnicí výkon i při tepelné roztažnosti a smršťování.

Dlouhodobá životnost vs. náklady na údržbu

Zatímco materiály vyšší kvality a strategie vyztužení mohou zvýšit počáteční náklady, výrazně snižují frekvenci údržby a potřeby výměny. Pro dodavatele a distributory EPC to znamená nižší náklady životního cyklu a vyšší ziskovost projektu.

V neposlední řadě investice do robustníhoZpevnění PV plotusolutions je strategické rozhodnutí, které zvyšuje spolehlivost systému, minimalizuje rizika a přináší vynikající návratnost investic v prostředí se silným větrem.

Optimalizace efektivity instalace pro dodavatele EPC

Předem smontované komponenty pro snížení práce na místě

V projektech v regionech se silným větrem není efektivita instalace jen o rychlosti – má přímý dopad na náklady projektu, alokaci práce a vystavení rizikům. Jedna z nejúčinnějších strategií pro zlepšení efektivity vZpevnění PV plotusystémy je použití předem smontovaných komponent. Přesunutím složitých montážních procesů ze staveniště do továrny mohou dodavatelé EPC výrazně zkrátit pracovní dobu na místě a minimalizovat lidské chyby.

Předem smontované moduly obvykle zahrnujípředvrtané hliníkové kolejnice, integrované svorkya předkonfigurovaná poštovní spojení. Tento přístup zajišťuje konzistentní kontrolu kvality a umožňuje instalačním týmům soustředit se spíše na umístění a ukotvení než na výrobu komponent.

U velkých projektů to znamená:

• Snížení doby instalace o 20–40 %
• Nižší závislost na vysoce kvalifikované pracovní síle
• Vylepšená konzistence instalace na více místech

Modulární design plotu pro rychlejší nasazení

Modulární design je klíčovým předpokladem pro nasazení škálovatelného solárního oplocení. V systémech zesíleného fotovoltaického oplocení umožňuje modularita použití standardizovaných komponent v různých projektech, což zlepšuje řízení zásob a snižuje složitost nákupu.

Každý modul se obvykle skládá z:

• Standardizované rozměry panelu
• Jednotná montážní rozhraní
• Vyměnitelné konstrukční prvky

Tato filozofie designu nejen urychluje instalaci, ale také zjednodušuje údržbu a budoucí upgrady. Pro distributory zlepšují modulární systémy standardizaci SKU, díky čemuž je hromadné nakupování efektivnější a nákladově efektivnější.

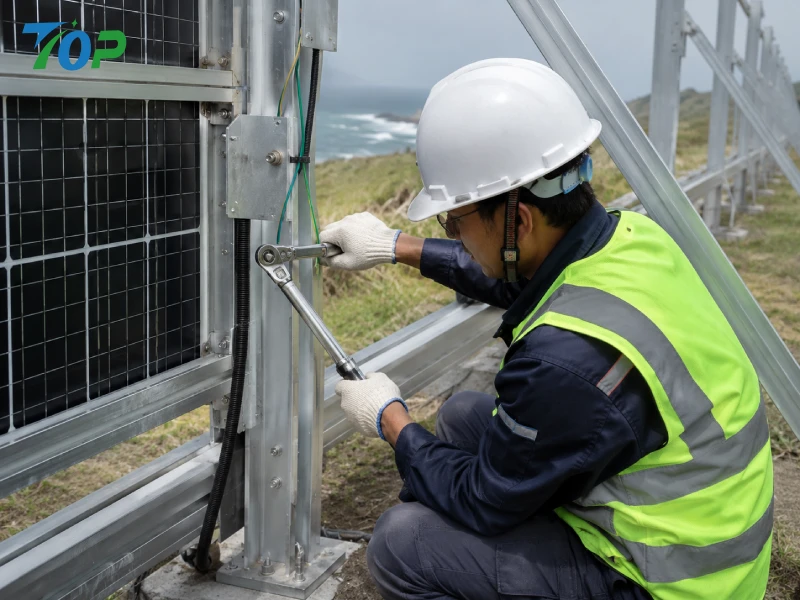

Pracovní postup instalace řízený kroutícím momentem

V aplikacích se silným větrem je nesprávné upevnění jednou z nejčastějších příčin selhání systému. Implementace pracovního postupu instalace řízeného kroutícím momentem je nezbytná pro zajištění strukturální integrity a dlouhodobé spolehlivosti.

Mezi osvědčené postupy patří:

• Použití kalibrovaných momentových klíčů pro všechna kritická připojení
• Definování specifikací krouticího momentu na základě typu materiálu a velikosti šroubu
• Záznam hodnot točivého momentu jako součást dokumentace pro zajištění kvality

Tato úroveň procesní kontroly je zvláště důležitá pro projekty vyžadující certifikaci nebo kontrolu třetí stranou, protože poskytuje sledovatelnost a zajišťuje shodu s technickými normami.

Běžné instalační chyby, kterým je třeba se vyhnout v oblastech se silným větrem

I u vysoce kvalitních materiálů může nesprávná instalace ohrozit účinnostZpevnění PV plotu. Mezi běžné chyby patří:

• Nedostatečná hloubka zapuštění sloupku
• Ignorování proměnlivosti půdy v rámci lokality
• Nekonzistentní aplikace krouticího momentu na spojovací prvky
• Nesprávné vyrovnání vedoucí k nerovnoměrnému rozložení zatížení

Předcházení těmto problémům vyžaduje kombinaci řádného školení, standardizovaných postupů a dohledu na místě. Pro dodavatele EPC může investice do vzdělání instalačních techniků výrazně snížit nároky na přepracování a záruku.

Srovnání: Standardní FV plot vs. Zesílený FV plotový systém s vysokým větrem

Srovnání strukturální pevnosti

Standardní systémy FV oplocení jsou obvykle navrženy pro mírné podmínky prostředí a nemusí počítat s extrémním zatížením větrem. Naproti tomu vyztužené systémy jsou navrženy s vyššími bezpečnostními rezervami, silnějšími materiály a optimalizovanou konstrukční geometrií.

Výsledkem je výrazně zlepšená odolnost proti ohybu, zdvihu a únavě při cyklickém zatížení větrem.

Porovnání doby instalace

I když se vyztužené systémy mohou jevit jako složitější, jejich modulární a předem smontovaný design často vede k rychlejší instalaci ve srovnání s tradičními systémy, které vyžadují rozsáhlé úpravy na místě.

Pro dodavatele EPC to znamená kratší časové harmonogramy projektů a nižší mzdové náklady.

Náklady na životní cyklus (dopad LCOE)

Z finančního hlediska má volba mezi standardními a zesílenými systémy přímý dopad na Levelized Cost of Energy (LCOE). Přestože zesílené systémy vyžadují vyšší počáteční investici, nabízejí:

• Nižší náklady na údržbu
• Snížení prostojů
• Delší životnost systému

Tyto faktory přispívají k předvídatelnější a příznivější návratnosti investic v průběhu životního cyklu projektu.

Frekvence údržby a četnost poruch

Standardní systémy v oblastech se silným větrem často vyžadují časté kontroly a opravy, což zvyšuje provozní náklady. Na druhé straně vyztužené systémy FV oplocení jsou navrženy pro dlouhou životnost, což má za následek nižší poruchovost a nižší frekvenci údržby.

Tato spolehlivost je zvláště důležitá pro projekty v užitkovém měřítku, kde prostoje mohou vést ke značné ztrátě příjmů.

Profesionální doporučení pro instalaci FV plotů s vysokým větrem

Úspěšná realizaceZpevnění PV plotusystémy v prostředí se silným větrem vyžadují kombinaci technické preciznosti a praktických instalačních znalostí. Na základě osvědčených postupů v oboru by dodavatelé EPC měli přijmout následující doporučení:

• Před projektováním proveďte podrobné posouzení zatížení větrem specifické pro dané místo
• Vyberte certifikované materiály, jako je nerezová ocel SUS304/SUS316 a komponenty testované TUV
• Zajistěte správný návrh základů na základě půdních a větrných podmínek
• Implementujte instalační procesy řízené kroutícím momentem
• Provádějte po instalaci strukturální kontroly a kontroly kvality

Tipy:U složitých projektů se silným větrem může partnerství se zkušeným výrobcem výrazně snížit technické riziko. Obraťte se na náš technický tým pro přizpůsobenou podporu návrhu, strukturální výpočty a optimalizační řešení specifická pro daný projekt.

Úvahy o hromadném nákupu pro distributory a kupující EPC

Standardizace a kompatibilita inventáře

Pro distributory a velké EPC firmy je standardizace produktů zásadní pro efektivní řízení zásob. ModulárníZpevnění PV plotusystémy s vyměnitelnými součástmi umožňují lepší kontrolu zásob a snižují potřebu přizpůsobení specifickému projektu.

Požadavky na certifikaci (TUV, ISO, sledovatelnost materiálu)

Certifikace hraje klíčovou roli při zajišťování kvality a souladu produktů. Kupující by měli upřednostňovat dodavatele, kteří poskytují:

• Certifikace TUV pro konstrukční díly
• Výrobní procesy s certifikací ISO
• Kompletní dokumentace sledovatelnosti materiálu

Tyto certifikace nejen zajišťují spolehlivost, ale také usnadňují schvalování projektů a financování.

Optimalizace nákladů ve velkém měřítku

Hromadný nákup nabízí značné nákladové výhody, ale vyžaduje pečlivé plánování. Mezi klíčové strategie patří:

• Konsolidace objednávek pro dosažení množstevních slev
• Výběr standardizovaných komponent ke snížení složitosti SKU
• Koordinace logistiky pro minimalizaci nákladů na dopravu

Logistika a balení pro velké projekty

Efektivní balení a logistika jsou zásadní pro ochranu materiálů během přepravy a zajištění hladké manipulace na místě. Vysoce kvalitní dodavatelé poskytují optimalizovaná řešení balení, která snižují riziko poškození a zlepšují efektivitu vykládky.

Proč zvolit TOPFENCE Solar jako výrobce FV plotu

Jako specializovaný výrobce fotovoltaických montážních a oplocení poskytuje TOPFENCE SOLAR navržená řešení šitá na míru pro prostředí se silným větrem. Díky pokročilé technologii vytlačování hliníku a přesným výrobním schopnostem poskytuje společnost vysoce výkonné systémy navržené pro odolnost a efektivitu.

Mezi hlavní výhody patří:

• Kompletní portfolio produktů pro různé potřeby projektů
• Osvědčený výkon v pobřežních a větrných instalacích
• Silné možnosti výzkumu a vývoje s patentovanými konstrukčními návrhy
• Spolehlivý globální dodavatelský řetězec pro rozsáhlé projekty EPC

Spojením inženýrských znalostí s výrobní dokonalostí podporuje TOPFENCE Solar dodavatele a distributory EPC při poskytování spolehlivých solárních projektů s vysokou návratností investic.

Nejčastější dotazy: Návrh a pořízení systému FV plotů s vysokým větrem

Q1 Jakou rychlost větru vydrží zesílené FV ploty?

V závislosti na konstrukci a materiálech mohou vyztužené systémy odolat rychlosti větru přesahující 40–60 m/s, jsou-li správně navrženy a instalovány.

Q2 Je hliník dostatečně pevný pro prostředí se silným větrem?

Ano. Vysoce kvalitní hliníkové slitiny poskytují vynikající poměr pevnosti a hmotnosti a pokud jsou správně navrženy, mohou překonat tradiční ocel v mnoha aplikacích.

Q3 Jak hluboko by měly být instalovány plotové sloupky?

Typicky 800–1200 mm, v závislosti na půdních podmínkách a požadavcích na zatížení větrem.

Q4 Jaké certifikáty bych měl vyžadovat od dodavatelů?

Hledejte certifikaci TUV, výrobní normy ISO a dokumentaci sledovatelnosti materiálu.

Q5 Jak zkrátit dobu instalace bez ohrožení bezpečnosti?

Používejte modulární, předem smontované systémy a implementujte standardizované instalační postupy s řízením točivého momentu.

Q6 Jaká je typická délka života v pobřežních prostředích?

Se správnými materiály a vyztužením mohou systémy vydržet 20–25 let nebo více s minimální údržbou.

Q7 Mohou zesílené FV ploty snížit náklady na údržbu?

Ano. Zvýšená odolnost a stabilita konstrukce výrazně snižují potřebu oprav a kontrol.

Q8 Jak si vybrat mezi materiály SUS304 a SUS316?

SUS304 je vhodný pro většinu prostředí, zatímco SUS316 se doporučuje pro vysoce korozivní pobřežní nebo průmyslové oblasti.

Závěr: Technická spolehlivost přispívá k dlouhodobé návratnosti investic

V oblastech se silným větrem,Zpevnění PV plotunení pouhým vylepšením designu – je základním požadavkem pro zajištění bezpečnosti systému, trvanlivosti a finanční výkonnosti. Integrací pokročilých materiálů, optimalizovaného konstrukčního návrhu a přesných instalačních postupů mohou dodavatelé EPC výrazně snížit rizika a zlepšit výsledky projektu.

Úspěch jakéhokoli projektu solárního oplocení nakonec závisí na holistickém přístupu, který vyvažuje technickou přísnost a praktickou účinnost. Investice do zesílených systémů dnes zajišťuje stabilní výkon, nižší náklady na životní cyklus a vyšší návratnost v nadcházejících letech.
