Nepronikající solární předřadník na ploché střeše: Vodotěsné řešení technické kvality pro komerční střešní fotovoltaické projekty

Proč systémy pro montáž solárních předřadníků na ploché střechy nahrazují pronikající střešní fotovoltaické konstrukce

V komerční střešní fotovoltaice, systém montáže solárního předřadníku na plochou střechuse stala jedním z nejrychleji rostoucích instalačních řešení pro dodavatele EPC, solární instalátory a majitele průmyslových budov. Vzhledem k tomu, že stále více továren, skladů, logistických parků a nákupních center využívá střešní solární panely, průmysl se odklání od tradičních konstrukcí procházejících střechou k systémům bez vrtání, které snižují rizika hydroizolace a zlepšují efektivitu výstavby.

Pro mnoho společností EPC již nejsou nároky na netěsnost střechy malým poprodejním problémem. Jediná vodotěsná porucha může způsobit drahé náklady na údržbu, přerušit provoz továrny a poškodit dlouhodobou důvěru zákazníků. To je přesně důvod, pročsystém montáže solárního předřadníku na plochou střechuje nyní široce preferován v komerčních a průmyslových střešních projektech. Použitím zátěže místo prostupu střechou systém pomáhá chránit vodotěsné membrány a zkracuje dobu montáže.

Současně moderní balastní solární regálové systémy již nejsou jen „jednoduché konstrukce bez vrtání“. Technické normy se v posledních několika letech rychle vyvíjely. Odolnost proti zvedání větru, optimalizace zatížení střechy, odvodnění, ochrana proti korozi a aerodynamická stabilita jsou nyní hlavními konstrukčními faktory, zejména u velkých komerčních fotovoltaických instalací.

Tento článek vysvětluje, jak fungují nepronikavé střešní solární montážní systémy, proč je dodavatelé EPC stále více upřednostňují a na kterých technických detailech skutečně záleží v reálných komerčních střešních projektech.

Proč se komerční střešní solární projekty posouvají směrem k systémům upevnění předřadníku bez průniku

Před deseti lety mnoho střešních solárních systémů stále silně spoléhalo na pronikající kotevní spoje. Vrtání do betonových střech bylo považováno za běžnou praxi. Ale komerční standardy střešních krytin se změnily a majitelé budov jsou dnes mnohem citlivější na rizika hydroizolace než dříve.

V mnoha průmyslových zařízeních samotná střecha chrání výrobní zařízení a zásoby v hodnotě milionů dolarů. Problém úniku nad automatizovanou výrobní linkou, chladírenským skladem nebo továrnou na elektroniku se může rychle stát velkým provozním problémem. V některých projektech jsou náklady na opravu způsobené průnikem vody ve skutečnosti vyšší než náklady původní montážní konstrukce.

Z tohoto důvodu jsou neprostupné solární montážní systémy nyní vnímány méně jako alternativní řešení a více jako strategie kontroly rizik.

Rostoucí tlak na dodavatele EPC

Dodavatelé EPC jsou dnes pod tlakem z několika směrů:

• Kratší harmonogramy projektů
• Zvyšování mzdových nákladů
• Vyšší rizika odpovědnosti za hydroizolaci
• Přísnější hodnocení střešní konstrukce
• Rostoucí očekávání majitelů pro dlouhodobou spolehlivost

Tradiční prostup střechou často vytváří další schvalovací postupy. Vodotěsné inspekce, opravy membrán a zpevnění konstrukce mohou zvýšit složitost projektu. Nepronikající balastní solární montážní systém pomáhá zjednodušit tyto pracovní postupy.

Pro montéry, kteří spravují více střešních projektů v měřítku MW současně, může snížení počtu instalačních kroků přímo zlepšit rychlost obratu projektu a efektivitu práce.

Posun ke stávajícím projektům modernizace budov

Dalším důvodem, proč balastní struktury rychle rostou, je rozšiřování solárních projektů na střechách.

Mnoho komerčních budov nebylo nikdy původně navrženo pro fotovoltaické systémy. Některé střechy jsou již staré 8–15 let, se stárnoucími vodotěsnými vrstvami nebo nejistou konstrukční dokumentací. V těchto případech majitelé budov často nechtějí povolit dodatečné vrtání do střešní membrány.

Přístup na solární střechu bez vrtání snižuje obavy během schvalovacího procesu a poskytuje dodavatelům EPC praktičtější řešení pro starší budovy.

Hydroizolace již není „menším problémem“

V minulosti byly diskuse o hydroizolaci někdy považovány za sekundární ve srovnání s výkonem výroby energie. Ta mentalita se dost změnila.

Dnes mnoho komerčních klientů hodnotí návrhy střešních solárních panelů pomocí tří priorit:

1. Bezpečnost střechy
2. Spolehlivost systému
3. Dlouhodobé operační riziko

Na generačním výnosu samozřejmě stále záleží. Ale prevence zatékání střechy se stala stejně důležitou, zejména pro logistické sklady, farmaceutické továrny, zařízení na zpracování potravin a datová centra.

To je jeden z nejsilnějších faktorů, které stojí za přijetím balastních solárních regálových systémů na celém světě.

Co je montážní systém solárního předřadníku s plochou střechou?

Montážní systém solárního předřadníku s plochou střechou je nepronikající fotovoltaická nosná konstrukce, která zajišťuje solární panely pomocí zátěžových bloků spíše než mechanických střešních kotev.

Namísto vrtání do povrchu střechy se systém spoléhá na vypočítanou hmotnost zátěže, aerodynamický design a stabilitu založenou na tření, aby odolal vztlaku větru a zachoval strukturální integritu.

Tyto systémy se běžně používají na komerčních a průmyslových plochých střechách, kde je zásadní zachování vodotěsnosti.

Základní konstrukční princip práce

Princip fungování je poměrně přímočarý, i když technické výpočty za ním mohou být poměrně sofistikované.

Montážní konstrukce rozkládá zatížení po povrchu střechy prostřednictvím zátěžových van, podpěrných nohou a ochranných podložek. Síly vztlaku větru jsou bráněny kombinací:

• Hmotnost zátěže
• Aerodynamické deflektory větru
• Optimalizované úhly náklonu
• Tření mezi ochrannými podložkami a střešní membránou

Na rozdíl od penetračních systémů zde žádné kotevní šrouby neprorážejí vodotěsnou vrstvu.

To je zvláště důležité pro střechy s TPO, PVC a EPDM membránou, kde je vodotěsnost vysoce citlivá na místa průniku.

Hlavní součásti předřadného solárního montážního systému

Ačkoli se konstrukce u různých výrobců liší, většina komerčních střešních balastních systémů obsahuje několik běžných konstrukčních součástí.

Hliníkové kolejnice AL6005-T5

Vysokopevnostní hliníkové kolejnice podpírají solární moduly a přenášejí zatížení po celé konstrukci.

Hliníková slitina AL6005-T5 je široce používána, protože poskytuje:

• Dobrá odolnost proti korozi
• Vysoká strukturální pevnost
• Lehká manipulace
• Dlouhá venkovní životnost

Ve srovnání s těžšími ocelovými systémy se hliníkové konstrukce snadněji přepravují a instalují na střechy.

Přední a zadní opěrné nohy

Podpěrné nohy určují úhel sklonu modulu a konstrukční geometrii. V závislosti na projektu mohou systémy používat:

• Naklápěcí design orientovaný na jih
• Konfigurace s nízkým sklonem východ-západ
• Aerodynamické nízkoprofilové uspořádání

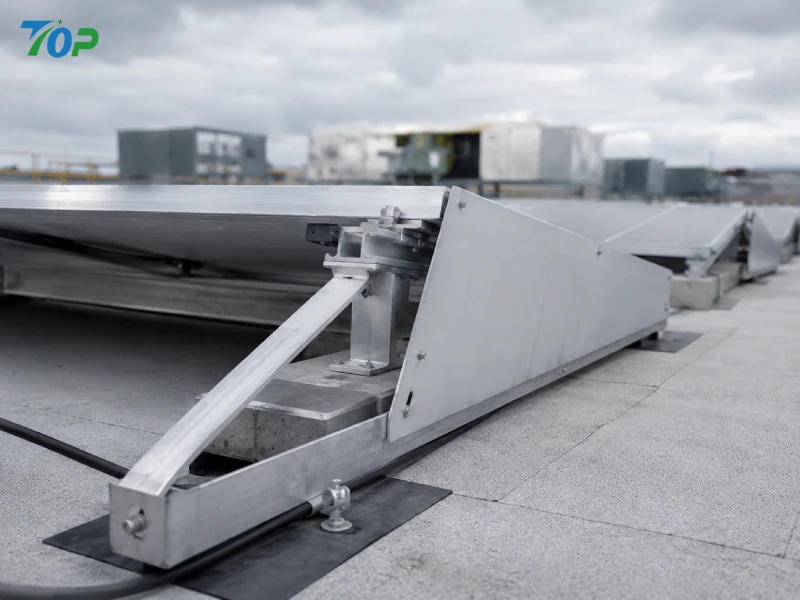

Zadní nosná konstrukce často integruje větrné deflektory pro zlepšení odolnosti proti vztlaku.

Zátěžové podnosy

Balastní vany drží betonové bloky nebo jiné vážené materiály, které stabilizují systém proti zatížení větrem.

Požadavek na zátěž závisí na několika technických proměnných:

• Výška střechy
• Místní rychlost větru
• Kategorie expozice budovy
• Úhel sklonu modulu
• Zóny okraje střechy
• Aerodynamický výkon systému

V pobřežních oblastech se silným větrem jsou výpočty balastu výrazně složitější.

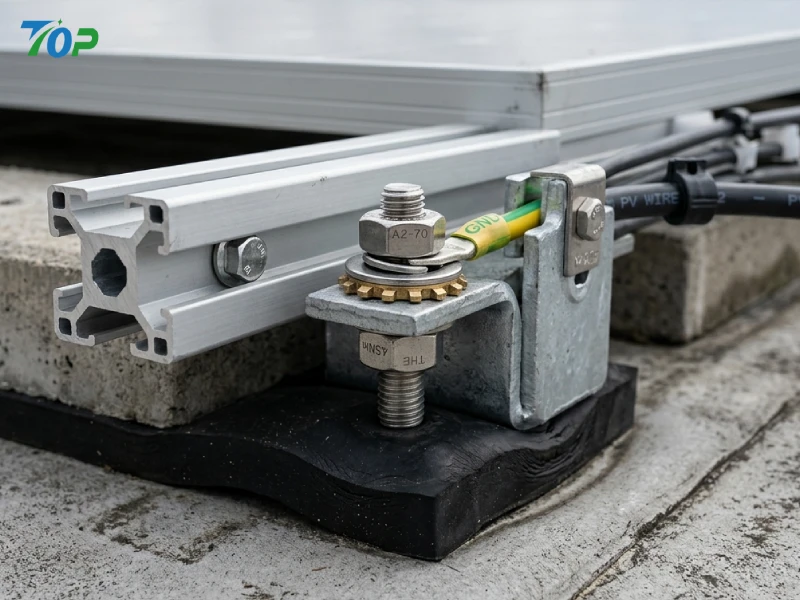

SUS304 Spojovací materiál z nerezové oceli

Spojovací prvky jsou často přehlíženy u nekvalitních střešních projektů, ale přímo ovlivňují dlouhodobou spolehlivost.

Hardware z nerezové oceli SUS304 poskytuje:

• Silný antikorozní výkon
• Dlouhá životnost
• Snížené riziko údržby
• Stabilní venkovní odolnost

To je zvláště důležité v pobřežních nebo vlhkých průmyslových prostředích.

EPDM pryžové podložky

Mezi montážní konstrukci a střešní membránu jsou instalovány ochranné pryžové podložky.

Mezi jejich funkce patří:

• Zvyšující se tření
• Ochrana vodotěsných vrstev
• Snížení přímé koncentrace tlaku
• Zlepšení střešní kompatibility

Bez řádné membránové ochrany mohou i nepronikající systémy časem poškodit střešní materiály.

Jak neprostupné solární montážní systémy chrání hydroizolaci střechy

Jednou z největších výhod montážního systému solárního předřadníku na ploché střechy je vodotěsná ochrana.

Pro majitele komerčních budov je to často důležitější, než mnozí montéři zpočátku očekávali.

Netěsnost střechy se může během instalace zdát malá, ale během několika období dešťů se problém může rychle rozšířit, zejména ve velkých průmyslových zařízeních.

Skryté riziko průniku střechy

Každý prostup střechou vytváří potenciální bod dlouhodobého selhání.

I když jsou vodotěsné tmely správně aplikovány během instalace, materiály přirozeně stárnou v důsledku:

• expozice UV záření
• Cykly tepelné expanze
• Eroze dešťové vody
• Mechanické vibrace
• Kolísání teplot

Po letech vystavení střechy může degradace tmelu umožnit pronikání vlhkosti kolem kotevních bodů.

Tento problém je zvláště běžný v regionech s:

• Silné UV záření
• Vydatné srážky
• Časté tajfuny
• Velké sezónní výkyvy teplot

Proč jsou dnes majitelé komerčních budov opatrnější

Majitelé budov získali v posledním desetiletí více zkušeností se střešní solární energií. Mnozí již chápou rizika dlouhodobé údržby spojená s prostupem střechy.

Ve skutečnosti někteří majitelé průmyslových nemovitostí nyní výslovně požadují nepronikající montážní systémy během EPC nabídky.

Tento trend je stále častější v:

• Logistické parky
• Chladírenské skladovací prostory
• Závody na výrobu elektroniky
• Budovy potravinářské výroby
• Farmaceutické továrny

Tato odvětví nemohou snadno tolerovat provozní rizika související s úniky.

Ochrana integrity záruky na střechu

Dalším důležitým aspektem je záruční ochrana střechy.

Někteří výrobci střešních krytin mohou částečně zrušit záruku na vodotěsnost po nekontrolovaném pronikání střechy. To vytváří další právní a finanční starosti pro vlastníky budov i dodavatele EPC.

Předřadný solární montážní systém pomáhá tento problém minimalizovat, protože vodotěsná membrána zůstává z velké části nedotčená.

To zjednodušuje komunikaci mezi:

• Dodavatelé střešních krytin
• Majitelé budov
• Instalatéři fotovoltaiky
• Pojišťovny

Snížený tlak poprodejní údržby

Pro dodavatele EPC mohou být požadavky na hydroizolaci extrémně časově náročné.

Někdy skutečný zdroj úniku nesouvisí s FV systémem, ale jakmile je na střeše solární zařízení, instalační technik se stejně často zapojí do řešení problémů.

Snížení bodů průniku snižuje pravděpodobnost budoucích sporů a pomáhá chránit dlouhodobé vztahy se zákazníky.

To je jeden z důvodů, proč mnoho zkušených EPC společností nyní standardizuje neprostupné střešní solární montážní systémy napříč komerčními projekty, kdykoli to střešní podmínky dovolí.

Technické výhody předřadných solárních montážních systémů

Obliba balastních systémů není jen o hydroizolacích. Technická efektivita je dalším hlavním důvodem.

Moderní komerční střešní projekty jsou pod neustálým tlakem na zkrácení doby instalace při zachování strukturální spolehlivosti. Správně navržený balastní systém pomáhá dosáhnout obou cílů.

Rychlejší pracovní postup instalace

Ve srovnání s tradiční instalací založenou na kotvách vyžadují štěrkové konstrukce obecně méně stavebních kroků.

Obvykle není potřeba:

• Vrtání střechy
• Chemické vytvrzování kotvy
• Vodotěsné přetěsnění
• Komplexní penetrační kontrola

To výrazně zkracuje dobu montáže na střechu.

Mnoho systémů také používá předem smontované konstrukční prvky, což umožňuje instalačním technikům dokončit instalaci modulů rychleji.

Na velkých komerčních střechách jsou úspory času velmi patrné.

Snížené požadavky na pracovní sílu

Nedostatek pracovních sil ovlivňuje trhy solárních instalací v mnoha zemích.

Protože balastní systémy zjednodušují instalační postupy, mohou dodavatelé EPC často snížit:

• Závislost na kvalifikované práci
• Specialisté na hydroizolaci střech
• Složitost školení instalace
• Práce na přípravě střechy

To pomáhá zlepšit škálovatelnost instalace pro velké projekty.

Vylepšená adaptabilita pro stávající budovy

Ne všechny střechy jsou ideální pro penetrační systémy.

Některé stávající budovy mají:

• Omezená konstrukční dokumentace
• Stárnoucí voděodolné vrstvy
• Omezená oprávnění k vrtání
• Komplexní dispozice střechy

Nepronikající systém montáže solárního předřadníku na plochou střechu poskytuje v těchto situacích větší flexibilitu.

Tato přizpůsobivost je zvláště cenná pro dodatečné komerční střešní projekty.

Nižší náklady na dlouhodobou údržbu

Dlouhodobé provozní náklady jsou důležitější, než si mnozí vývojáři projektů zpočátku uvědomují.

Nízkonákladová montážní konstrukce, která později vytváří problémy s hydroizolací, se může během 20letého životního cyklu projektu rychle prodražit.

Předřadné systémy pomáhají snížit:

• Náklady na opravu netěsností
• Údržba voděodolné membrány
• Výměna související s korozí
• Komplikace přístupu na střechu

Postupem času to může výrazně zlepšit celkovou návratnost investic do projektu.

Zásadní technické aspekty návrhu PV systémů s plochou střechou

Montážní systém solárního předřadníku na plochou střechu může zvenku vypadat mechanicky jednoduše, ale konstrukce za spolehlivou komerční střešní instalací je ve skutečnosti poměrně náročná.

U mnoha neúspěšných střešních fotovoltaických projektů nebyl problémem samotný solární modul. Problém obvykle pocházel z podceněného vztlaku větru, špatné analýzy zatížení střechy, překážek odvodnění nebo dlouhodobé strukturální únavy, která byla ignorována v počáteční fázi návrhu.

To je důvod, proč zkušení dodavatelé EPC věnují velkou pozornost technickým výpočtům ještě před zahájením instalace.

Posouzení nosnosti konstrukce střechy

Před výběrem jakéhokoli balastního solárního regálového systému je třeba pečlivě vyhodnotit nosnost střešní konstrukce.

Na rozdíl od penetračních systémů, které přenášejí zatížení přímo do konstrukčních kotevních bodů, balastní systémy rozkládají váhu po povrchu střechy. To vytváří různé charakteristiky zatížení, které vyžadují podrobnou analýzu.

Typické úvahy o zatížení střechy zahrnují:

• Vlastní zatížení od montážní konstrukce
• Hmotnost solárního modulu
• Hmotnost betonového balastního bloku
• Dočasná zátěž na údržbu
• Dynamické zatížení způsobené větrem
• Vliv akumulace dešťové vody

U projektů rekonstrukcí je někdy konstrukční dokumentace neúplná nebo zastaralá. Starší průmyslové objekty mohly projít rekonstrukcí, která změnila původní podmínky zatížení.

Z tohoto důvodu týmy EPC často provádějí:

• Stavební prohlídky na místě
• Vzorkování jádra
• Ověření tloušťky oceli
• Pevnostní zkoušky betonu
• Vyhodnocení průhybu střechy

Jednou z běžných chyb v nízkorozpočtových projektech je, že výpočty zatížení střechy jsou považovány za hrubý odhad namísto skutečného inženýrského úkolu. To se může stát nebezpečným ve velkých instalacích, kde jsou po střeše rozmístěny stovky tun zátěže.

Analýza zatížení a vztlaku větru

Vztlak větru je jednou z nejkritičtějších technických výzev pro nepronikavé střešní solární systémy.

Solární pole se v podstatě chová jako velká aerodynamická plocha vystavená vnějšímu tlaku. Když se vítr pohybuje přes střešní moduly, vztlakové síly mohou být překvapivě vysoké, zejména v blízkosti hran a rohů střechy.

To je důvod, proč se moderní konstrukce solárního předřadníku s plochou střechou zaměřuje na aerodynamickou optimalizaci.

Profesionální analýza zatížení větrem obecně bere v úvahu:

• Regionální údaje o rychlosti větru
• Výška budovy
• Kategorie terénní expozice
• Zóny okraje střechy
• Výška parapetní stěny
• Úhel sklonu modulu
• Rozestupy polí

V oblastech se silným větrem se mohou požadavky na zátěž dramaticky zvýšit, pokud je aerodynamický výkon špatný.

Například špatně optimalizovaná konstrukce náklonu 15° může vyžadovat podstatně více zátěže než nízkoprofilový aerodynamický design s integrovanými deflektory větru.

To přímo ovlivňuje:

• Tlak zatížení střechy
• Náklady na dopravu
• Montážní práce
• Ekonomika projektu

Moderní systémy technické úrovně se pokoušejí snížit požadavky na zátěž prostřednictvím řízení proudění vzduchu, spíše než jednoduše přidávat větší váhu.

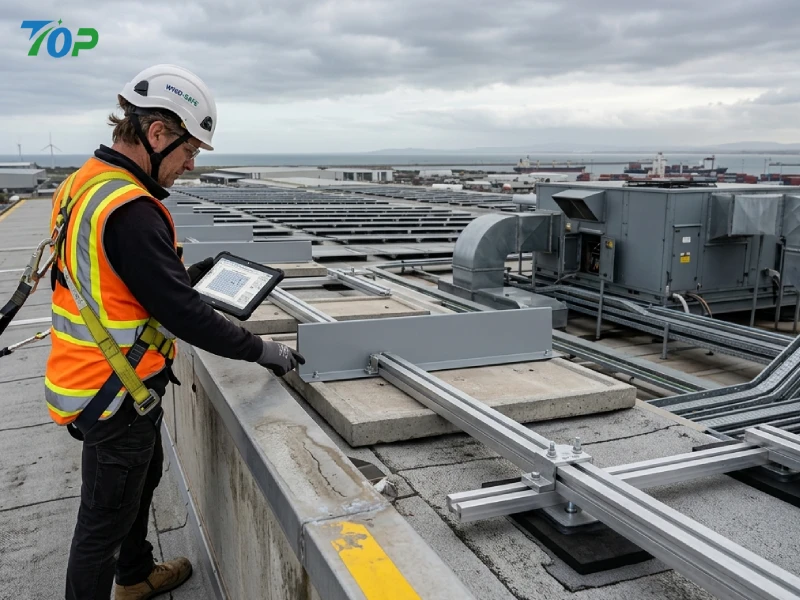

Proč zóny okraje střechy vyžadují zvláštní pozornost

Ne všechny střešní oblasti zažívají stejný tlak větru.

Rohy střechy a obvodové zóny jsou vystaveny silnějším vztlakovým silám, protože proudění vzduchu se zrychluje kolem okrajů budovy. Tyto oblasti často vyžadují:

• Přídavný balast
• Nižší úhly náklonu
• Vyztužené deflektory
• Zmenšené řádkování

Ignorování výztuže okrajových zón je jednou z častějších konstrukčních chyb pozorovaných u nezkušených střešních fotovoltaických projektů.

V pobřežních oblastech náchylných k tajfunům mohou poruchy okrajových zón způsobit kaskádové strukturální poškození napříč polem.

Strategie optimalizace zátěže

Mnoho lidí předpokládá, že balastní systémy jednoduše „přidávají betonové bloky, dokud není konstrukce stabilní“. Ve skutečnosti je profesionální optimalizace balastu daleko sofistikovanější.

Nadměrný balast vytváří několik problémů:

• Vyšší zatížení střechy
• Zvýšené náklady na logistiku
• Delší doba instalace
• Obtížnější manipulace na střeše
• Vyšší náklady na zesílení konstrukce

Dobře navržený předřadný solární montážní systém má za cíl dosáhnout stability s minimální potřebnou hmotností předřadníku.

To se obvykle provádí pomocí:

• Aerodynamické zadní deflektory
• Nižší úhly náklonu modulu
• Vylepšená regulace proudění vzduchu
• Optimalizované řádkování
• Lepší konstrukční geometrie

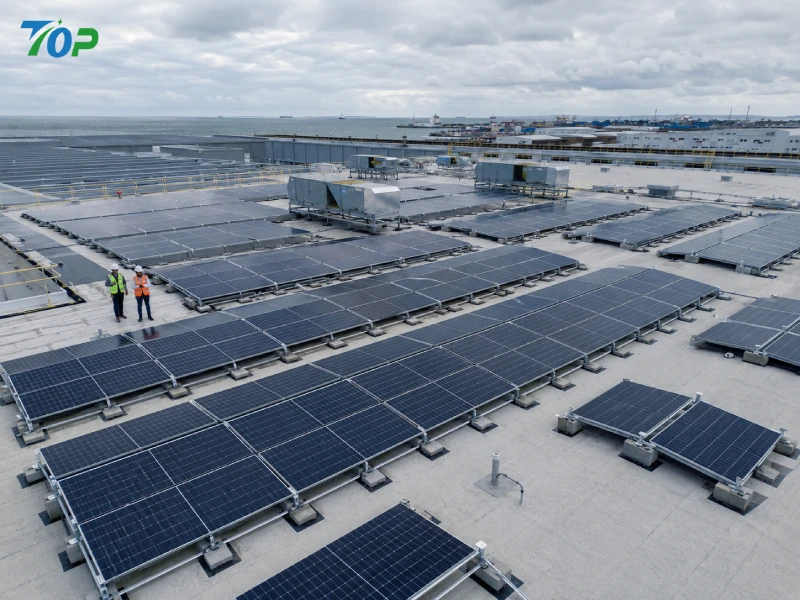

V posledních letech se systémy s nízkým sklonem East-West stávají stále oblíbenějšími, protože často snižují požadavky na zátěž a zároveň zlepšují využití střešního prostoru.

Plánování odvodnění a toku vody

Plánování odvodnění je někdy při navrhování střešních solárních panelů podceňováno.

Špatně umístěná montážní konstrukce může bránit průtoku vody a vytvářet na plochých střechách jezírka.

V průběhu času může stojatá voda zrychlit:

• Stárnutí membrán
• Netěsnost střechy
• Koroze
• Strukturální zhoršení

Profesionální střešní fotovoltaické systémy proto zachovávají správné drenážní cesty mezi montážními řadami.

Mezi důležité aspekty odvodnění patří:

• Směr sklonu střechy
• Umístění odtoku
• Přepadové cesty
• Údržba přístupových cest
• Riziko hromadění trosek

V oblastech se silnými srážkami je vzdálenost odtoků ještě důležitější.

Někteří dodavatelé EPC se to naučili tvrdě poté, co objevili zablokované odvodňovací systémy měsíce po dokončení projektu.

Tepelná roztažnost a dlouhodobá strukturální stabilita

Komerční střešní solární systémy zažívají během své životnosti nepřetržité tepelné cyklování.

Kovové konstrukce se roztahují během denního působení tepla a smršťují se během chladnějších nočních podmínek. Během 20–25 let může tento opakovaný pohyb vytvářet únavové napětí v místech spojení.

Hliník AL6005-T5 nabízí dobrou strukturální stabilitu, ale správné řízení roztažení je stále zásadní.

Profesionální návrhy obvykle zahrnují:

• Dilatační mezery
• Posuvné kolejové spoje
• Kontrolovaný utahovací moment
• Pružné kloubové struktury

Pokud je tepelný pohyb ignorován, dlouhodobé problémy mohou zahrnovat:

• Uvolnění upevňovacího prvku
• Deformace kolejnice
• Praskání stresu
• Posun modulové svorky

Tyto problémy se obvykle vyvíjejí spíše postupně než okamžitě, a proto jsou inženýrské zkušenosti tak důležité při navrhování střešních fotovoltaických konstrukcí.

Požární bezpečnost a vedení kabelů

Vzhledem k tomu, že komerční střešní fotovoltaická kapacita neustále roste, jsou v mnoha zemích přísnější normy požární bezpečnosti.

Moderní balastní solární regálové systémy musí zohledňovat:

• Požární přístupové chodby
• Bezpečnost vedení kabelů
• Kontinuita uzemnění
• Přístup pro nouzovou údržbu

Špatné vedení kabelů zůstává překvapivě běžné u nekvalitních střešních instalací.

Uvolněné vedení kabelů může nakonec způsobit:

• poškození UV zářením
• Opotřebení izolace
• Vystavení vodě
• Selhání konektoru

Profesionální instalační technici EPC obecně integrují kabelové žlaby, spony odolné vůči UV záření a vyvýšené trasy vedení do samotného montážního systému.

Výzvy na střechách silných větrů a pobřežních oblastí: Jak technické zátěžové systémy snižují riziko

Ne všechna střešní solární prostředí jsou stejně náročná.

Pobřežní regiony a trhy náchylné k tajfunům kladou mnohem větší tlak na střešní fotovoltaické systémy než vnitrozemské oblasti s nízkým větrem. V těchto projektech je obzvláště důležitá technická kvalita montážní konstrukce.

Zde jsou velmi patrné velké rozdíly mezi levnými dodavateli montáží a výrobci zaměřenými na techniku.

Proč je u střešních solárních panelů tak důležitá odolnost proti větru

Pozemní solární systémy přenášejí zatížení přímo do hlubokých základů. Střešní systémy fungují jinak.

Na ploché střeše je solární pole plně vystaveno vnějšímu proudění vzduchu, přičemž stabilita spočívá především na zátěžové hmotnosti a aerodynamickém ovládání.

Za podmínek silného větru se může vztlakový tlak rychle zvýšit.

Události tajfunu vytvářejí další výzvy, protože směr větru se dynamicky mění. To znamená, že střešní pole mohou zaznamenat:

• Negativní zvýšení tlaku
• Turbulentní boční zatížení
• Vibrační únava
• Nerovnoměrné rozložení tlaku

Pokud konstrukčnímu návrhu chybí aerodynamická optimalizace, požadavky na zátěž jsou příliš vysoké.

Aerodynamický design deflektoru větru

Moderní neprostupné střešní solární montážní systémy často používají zadní větrné deflektory ke zlepšení chování proudění vzduchu.

Účel těchto deflektorů není pouze kosmetický. Jejich funkcí je snížit turbulentní proudění vzduchu pod moduly.

Bez řádné regulace proudění vzduchu může vítr pod solárními panely generovat silné sací efekty, což dramaticky zvyšuje vztlakové síly.

Dobře navržené deflektory pomáhají:

• Snižte zadní turbulence
• Nižší zdvihový tlak
• Snížit poptávku po balastu
• Zlepšit strukturální stabilitu

V některých inženýrských studiích snížila aerodynamická optimalizace požadavky na zátěž o více než 20 %, ačkoli skutečné výsledky se liší podle podmínek projektu.

Trendy designu s nízkým úhlem náklonu

Mnoho starších střešních fotovoltaických systémů používalo poměrně strmé úhly sklonu k maximalizaci výroby energie.

Dnes se priority komerčního střešního designu mění.

Pro mnoho průmyslových střech nyní dodavatelé EPC preferují:

• Nižší úhly náklonu
• Vyšší hustota modulů
• Snížená expozice větru
• Nižší hmotnost zátěže

Tento trend je viditelný zejména u solárních uspořádání na střeše východ-západ.

Zatímco systémy s nízkým sklonem mohou mírně snížit špičkovou efektivitu výroby na modul, často zlepšují celkovou produkci energie na střeše tím, že umožňují vyšší hustotu instalace.

V komerčních projektech je celková ROI na střeše obvykle důležitější než teoretická efektivita na úrovni modulu.

Odolnost proti korozi v pobřežních prostředích

Pobřežní projekty představují další velkou výzvu: korozi.

Vzduch nasycený solí urychluje degradaci materiálu, zejména u kovových spojovacích prvků a špatně chráněných ocelových součástí.

To je důvod, proč vysoce kvalitní střešní fotovoltaické systémy běžně používají:

• Hliníkové kolejnice AL6005-T5
• Hardware z nerezové oceli SUS304
• Eloxovaná povrchová úprava
• Nátěry odolné proti korozi

Nekvalitní spojovací prvky se mohou zpočátku jevit jako přijatelné během instalace, ale ve vlhkých slaných podmínkách se kazí mnohem rychleji.

Jakmile se kolem spojovacích bodů rozvine koroze, dlouhodobá spolehlivost konstrukce rychle klesá.

Skutečná technická opatření používaná u střešních projektů s vysokým větrem

Zkušení dodavatelé EPC obvykle používají více inženýrských strategií současně, než aby se spoléhali pouze na zátěž.

Mezi typické způsoby zesílení patří:

• Vylepšený obvodový předřadník
• Přídavné deflektory větru
• Snížený úhel náklonu modulu
• Optimalizované řádkování
• Posílené železniční spojení
• Vylepšené strukturální vyztužení

V některých pobřežních projektech inženýři také rozdělují střešní pole do samostatných aerodynamických zón, aby lépe zvládali distribuci tlaku.

Tento typ projektové technické optimalizace je stále důležitější, protože komerční střešní fotovoltaické systémy se stále zvětšují.

Rozložení zátěže na východ-západ vs. na jih: Který design je lepší?

Výběr správného uspořádání pole má velký dopad na výkon střechy, poptávku po zátěži, hustotu instalace a ekonomiku projektu.

U komerčních střech jsou dva nejběžnější přístupy:

• Naklápěcí systémy orientované na jih
• Systémy s nízkým náklonem východ-západ

Ani jeden přístup není univerzálně lepší. Nejlepší řešení závisí na prioritách projektu a podmínkách střechy.

Výhody uspořádání s orientací na jih

Jižně orientovaná pole tradičně dominují komerčním střešním fotovoltaickým projektům, protože maximalizují sluneční expozici v době špičky slunečního záření.

Mezi výhody patří:

• Vyšší špičkový výkon
• Silný zimní výrobní výkon
• Známé konstrukční standardy
• Jednoduché elektrické plánování

Systémy orientované na jih však obecně vyžadují:

• Větší řádkování
• Vyšší úhly náklonu
• Větší zátěžová hmotnost
• Větší expozice větru

Tato omezení jsou znatelnější na komerčních střechách s omezeným prostorem.

Výhody rozvržení předřadníku východ-západ

Systémy East-West jsou stále populárnější pro velké komerční a průmyslové střechy.

Toto uspořádání umístí moduly zády k sobě při relativně malých úhlech naklonění.

Design nabízí několik důležitých výhod:

• Vyšší využití střechy
• Snížené meziřádkové zastínění
• Nižší požadavky na zátěž
• Vylepšené aerodynamické chování
• Vyváženější denní výkon

Protože rozteč řad lze výrazně snížit, celková instalovaná střešní kapacita se často zvyšuje.

U logistických center a střech továren to může podstatně zlepšit celkovou ekonomiku projektu.

Komerční Rooftop ROI úvahy

U pozemních solárních projektů v užitkovém měřítku je často primárním cílem maximalizace výkonu jednotlivých modulů.

Komerční střechy fungují jinak.

Většina střešních projektů C&I je omezena dostupnou plochou střechy spíše než dostupností modulů.

Z tohoto důvodu dodavatelé EPC stále více hodnotí:

• Celková střešní generace
• Hustota instalace
• Účinnost strukturálního zatížení
• Vyrovnání vlastní spotřeby
• Doba návratnosti projektu

Systémy východ-západ si v těchto kategoriích často vedou dobře, zejména u profilů denní průmyslové spotřeby elektřiny.

Jaké uspořádání je dnes běžnější?

Současné trendy na trhu ukazují rostoucí zavádění východo-západních balastových solárních montážních systémů pro velké komerční střechy.

To platí zejména v:

• Střechy skladů
• Distribuční centra
• Velké výrobní závody
• Ploché logistické zázemí

To znamená, že systémy orientované na jih jsou stále běžné tam, kde:

• Plocha střechy je dostatečná
• Prioritou je maximální špičková produkce
• Odhazování sněhu je důležité
• Místní ceny elektřiny zvýhodňují polední výrobu

Profesionální návrh střešních fotovoltaických elektráren by měl v konečném důsledku vyhodnotit obě rozvržení během konstrukční fáze spíše než aplikovat standardní řešení na každý projekt.

Certifikace a materiálové standardy, které by kupující B2B měli ověřit

U komerčních střešních fotovoltaických projektů se očekává, že montážní konstrukce zůstane funkční po dobu více než 20 let při nepřetržitém venkovním vystavení. Přesto je mnoho rozhodnutí o nákupu stále přijímáno především na základě krátkodobého srovnání cen.

Zkušení dodavatelé EPC vědí, že tento přístup se může později prodražit.

Kvalita materiálu, konzistence výroby a certifikační normy přímo ovlivňují:

• Spolehlivost konstrukce
• Efektivita instalace
• Dlouhodobá odolnost proti korozi
• Frekvence údržby
• Záruční riziko projektu

Z tohoto důvodu kupující zaměření na inženýrství obvykle hodnotí mnohem více, než je základní nabídková cena.

Proč kvalita materiálu přímo ovlivňuje náklady životního cyklu

Střešní solární montážní systém funguje nepřetržitě při vystavení UV záření, tepelnému cyklování, dešťové vodě, vibracím větru a znečištění životního prostředí.

Nekvalitní materiály mohou stále projít krátkodobými inspekcemi instalace, zatímco se časem pomalu zhoršují.

Mezi běžné dlouhodobé problémy způsobené nekvalitními součástmi patří:

• Koroze spojovacího prvku
• Deformace kolejnice
• Praskání svorek
• Uvolnění spojení
• Galvanická koroze
• Předčasná strukturální únava

Jakmile začne koroze střechy, údržba se stává mnohem komplikovanější, protože samotný přístup na střechu vytváří náklady na práci a bezpečnost.

To je důvod, proč komerční střešní projekty stále více upřednostňují hodnotu životního cyklu namísto pouze počátečních úspor při nákupu.

Výhody hliníkové slitiny AL6005-T5

Hliníková slitina AL6005-T5 je široce používána v technických solárních montážních systémech s předřadníkem, protože nabízí silnou rovnováhu mezi konstrukčním výkonem a hmotnostní účinností.

Ve srovnání s konvenčními konstrukcemi z uhlíkové oceli poskytuje hliník několik výhod pro střešní instalace.

• Nižší přepravní hmotnost
• Jednodušší manipulace na střeše
• Silná odolnost proti korozi
• Dobrá mechanická pevnost
• Dlouhá venkovní výdrž

Pro montéry zlepšují lehčí konstrukční součásti také rychlost instalace a snižují únavu pracovníků během nasazení na střechu.

Další důležitou výhodou je korozní chování. Hliník přirozeně tvoří ochrannou vrstvu oxidů, která pomáhá zlepšit dlouhodobou venkovní stabilitu ve vlhkém prostředí.

To se stává zvláště cenné v pobřežních průmyslových projektech, kde je vystavení korozi výrazně agresivnější.

Proč na spojovacích prvcích z nerezové oceli SUS304 záleží

Upevňovací prvky patří k nejmenším součástem střešního solárního systému, ale zároveň patří k těm nejdůležitějším.

Šrouby nízké kvality mohou zpočátku během instalace vypadat stejně, ale jejich dlouhodobý výkon se může dramaticky lišit.

Hardware z nerezové oceli SUS304 je běžně preferován, protože poskytuje:

• Vynikající antikorozní výkon
• Vysoká venkovní odolnost
• Stabilní mechanická pevnost
• Snížené riziko údržby

V komerčních střešních projektech je spolehlivost spojení velmi důležitá, protože vibrace, tepelná roztažnost a zatížení větrem neustále namáhají upevňovací body.

Pokud upevňovací prvky časem zkorodují nebo se uvolní, stabilita konstrukce se postupně snižuje.

U pobřežních instalací mohou některé projekty dokonce upgradovat na materiály s vyšší korozní odolností v závislosti na podmínkách expozice životního prostředí.

Klíčové certifikace pro mezinárodní komerční solární projekty

Globální dodavatelé a distributoři EPC stále častěji vyžadují mezinárodně uznávané certifikace před schválením dodavatelů montážních systémů.

Tyto certifikace pomáhají ověřit:

• Kontrola kvality výroby
• Konzistence materiálu
• Konstrukční bezpečnostní normy
• Testování shody
• Systémy sledovatelnosti

Mezi běžné certifikace požadované v mezinárodních fotovoltaických projektech patří:

• certifikace TUV
• ISO9001 management kvality
• Testování materiálů SGS
• Shoda CE

Pro mnoho společností EPC je nyní kontrola certifikace standardní součástí postupů kvalifikace dodavatelů.

U velkých komerčních projektů může kvalita dokumentace ovlivnit rozhodování o nákupu téměř stejně jako ceny.

Proč je sledovatelnost výroby stále důležitější

Jak se střešní fotovoltaické projekty stávají většími a technicky náročnějšími, kupující stále více chtějí sledovatelnost výroby.

To zahrnuje:

• Evidence šarží materiálu
• Kontrola kvality vytlačování
• Dokumentace povrchové úpravy
• Zprávy o mechanických zkouškách
• Ověření zdroje spojovacího materiálu

Profesionální výrobci obvykle dodržují přísné systémy kontroly kvality po celou dobu výroby, než aby se spoléhali pouze na závěrečné kontroly.

To je zvláště důležité pro distributory a dodavatele EPC, kteří spravují multi-MW projekty v různých zemích.

Běžné chyby v solárních projektech s plochými střechami

Komerční střešní solární systémy se za poslední desetiletí výrazně zlepšily, ale stále dochází často k chybám při instalaci, zejména u agresivně levných projektů.

Mnohým z těchto problémů lze předejít správným inženýrským plánováním.

Ignorování limitů zatížení střechy

Jednou z nejzávažnějších chyb je podcenění omezení zatížení střechy.

Protože balastní systémy spoléhají na rozloženou hmotnost, montéři někdy předpokládají, že „střecha to pravděpodobně zvládne“.

Toto není profesionální inženýrský přístup.

Rizika přetížení se stávají závažnějšími, když:

• Budovy jsou starší
• Konstrukční výkresy jsou neúplné
• Existují předchozí střešní úpravy
• Již dochází k hromadění vody

V některých projektech modernizace si nadměrné zatížení zátěže vyžádalo nákladné strukturální vyztužení poté, co bylo plánování instalace již dokončeno.

Nesprávné výpočty větrných zón

Chyby při zatížení větrem zůstávají celosvětově jednou z nejčastějších příčin selhání střešní solární konstrukce.

Problémy se často vyskytují, když instalátoři:

• Použijte obecné výpočty zátěže
• Ignorujte zóny zvednutí okraje střechy
• Podceňte místní expozici větru
• Nepodařilo se optimalizovat aerodynamický design

V oblastech náchylných k tajfunu mohou i relativně malé chybné výpočty způsobit velmi velké rozdíly v síle zdvihu.

Profesionální střešní fotovoltaická technika by měla vždy používat spíše analýzu větru specifickou pro daný projekt než zkopírované předpoklady z předchozích instalací.

Blokování střešních odvodňovacích systémů

Obstrukce odtoku je další překvapivě častý problém.

Špatně naplánované uspořádání montáže může narušovat:

• Drenážní cesty
• Přepadové systémy
• Údržba přístupových cest

To může nakonec vytvořit stojatou vodu kolem konstrukce.

Dlouhodobé přemýšlení může urychlit:

• Stárnutí střešní membrány
• Vývoj úniku
• Koroze
• Strukturální zhoršení

Profesionální týmy EPC obecně kontrolují chování odvodnění střechy před dokončením návrhu rozvržení.

Použití nekvalitních spojovacích prvků

Problémy s kvalitou spojovacího materiálu se obvykle neobjeví ihned po instalaci.

Místo toho se selhání vyvíjejí postupně během několika let prostřednictvím:

• Koroze
• Tepelné cyklování
• Vibrace větru
• Expozice vlhkosti

Nekvalitní hardware může zpočátku mírně snížit pořizovací náklady, ale dlouhodobé náklady na údržbu mohou tyto úspory rychle převýšit.

U technických střešních fotovoltaických systémů by kvalita upevňovacích prvků neměla být nikdy považována za druhořadý problém.

Špatné plánování správy kabelů

Kvalita vedení kabelů silně ovlivňuje dlouhodobou spolehlivost střechy.

Špatné vedení může vystavit kabely:

• Stojatá voda
• UV záření
• Mechanická abraze
• Ostré kovové hrany
• Vměšování zvířat

Profesionální instalace obvykle integrují:

• Zvýšené vedení kabelů
• Klipy odolné proti UV záření
• Vyhrazené kabelové žlaby
• Uvolněte přístupové cesty údržby

Dobře organizované vedení střešních kabelů také zlepšuje efektivitu budoucí kontroly.

Jak mohou dodavatelé EPC snížit náklady na projekt pomocí optimalizovaného návrhu montáže předřadníku

Snížení nákladů na projekt nemusí vždy znamenat nákup nejlevnějšího montážního systému.

U komerčních střešních solárních panelů přináší technická optimalizace často větší dlouhodobé úspory než nízké počáteční pořizovací ceny.

Snížení doby instalace na MW

Rychlost instalace přímo ovlivňuje ziskovost EPC.

Dobře navržený systém montáže solárního předřadníku na plochou střechu může snížit:

• Práce na přípravě střechy
• Složitost instalace
• Vodotěsné postupy ošetření
• Pracovní požadavky

Předem smontované konstrukční komponenty také zlepšují efektivitu nasazení, zejména ve velkých projektech na střeše skladů.

U komerčních instalací s více MW může i mírné zlepšení účinnosti instalace přinést významné úspory práce.

Nižší náklady na opravy hydroizolace

Spory o zatékání střechy jsou nákladné nejen finančně, ale i provozně.

Odstraňování problémů s vodotěsností po prodeji může zahrnovat:

• Dodatečné prohlídky místa
• Oprava střešní membrány
• Provozní přerušení
• Poškození vztahu se zákazníkem

Nepronikající balastní systémy pomáhají výrazně snížit tyto dlouhodobé závazky.

Zjednodušená logistika a nakládání kontejnerů

Moderní střešní fotovoltaické projekty se stále více zaměřují na efektivitu logistiky.

Optimalizovaný konstrukční návrh může snížit:

• Objem zásilky
• Kontejnerový odpadní prostor
• Obtížnost manipulace s materiálem
• Doba třídění na místě

Pro globální dodavatele EPC spravující mezinárodní zásilky optimalizace logistiky přímo ovlivňuje celkovou kontrolu nákladů na projekt.

Standardizovaný inventář součástí

Distributoři a společnosti EPC preferují systémy s vysokou kompatibilitou komponent, protože standardizované zásoby snižují provozní složitost.

Použití univerzálních svorek, kolejnic a konstrukčních doplňků na více střešních projektech pomáhá zjednodušit:

• Správa skladu
• Skladování náhradních dílů
• Školení instalatérů
• Budoucí podpora údržby

To je jeden z důvodů, proč modulární předřadné montážní systémy nadále získávají na popularitě ve velkém měřítku komerční nasazení.

Jak vybrat spolehlivého výrobce solární montáže předřadníku

Ne všichni dodavatelé solární montáže působí na stejné technické úrovni.

Někteří výrobci soutěží hlavně cenou, jiní se zaměřují na dlouhodobou spolehlivost konstrukce a podporu projektů EPC.

U komerčních střešních projektů je rozdíl velmi důležitý.

Hodnocení inženýrských schopností

Profesionální výrobce montáže by měl poskytnout více než jen základní výkresy produktu.

Možnosti technické podpory mohou zahrnovat:

• Výpočty zatížení větrem
• Zprávy ze strukturálních analýz
• Optimalizace zátěže specifické pro projekt
• CAD výkresy rozložení
• BIM kompatibilita
• Doporučení pro plánování odvodnění

Silná technická podpora často významně snižuje riziko projektu během fáze návrhu i instalace.

Hodnocení kvality výroby

Konzistence výroby přímo ovlivňuje kvalitu instalace.

Špatná přesnost vytlačování nebo nepřesné umístění otvoru může způsobit:

• Zpoždění instalace
• Problémy se zarovnáním
• Problémy se stresem spojovacích prvků
• Požadavky na úpravu pole

Profesionální výrobci obvykle udržují:

• Přísné tolerance vytlačování
• Kontrola povrchové úpravy
• Ověření kvality spojovacího materiálu
• Systémy sledovatelnosti materiálu

Spolehlivost dodavatelského řetězce

U komerčních střešních solárních panelů velmi záleží na spolehlivosti dodávky.

Plány výstavby jsou často úzce koordinovány s:

• Dodání modulu
• Instalace měniče
• Subdodavatelé elektro
• Střešní přístupová okna

Zpožděné dodání montážní struktury může ovlivnit celý harmonogram EPC.

Z tohoto důvodu nyní mnoho mezinárodních kupujících hodnotí:

• Výrobní kapacita
• Stabilita dodací lhůty
• Exportní zkušenosti
• Normy balení
• Optimalizace načítání kontejnerů

Proč dodavatelé EPC preferují dodavatele na jednom místě

Řízení samostatných inženýrských firem, výrobců a poskytovatelů logistiky zvyšuje složitost komunikace.

Jednotliví dodavatelé solární montáže pomáhají zjednodušit:

• Technická komunikace
• Inženýrské revize
• Koordinace nákupu
• Řízení přepravy
• Poprodejní podpora

U rychle se pohybujících komerčních střešních projektů může integrovaná podpora podstatně zlepšit efektivitu realizace.

Proč si globální dodavatelé EPC vybírají solární montážní systémy TopFence

Jak se střešní fotovoltaické projekty stávají většími a technicky náročnějšími, dodavatelé EPC stále více preferují dodavatele, kteří kombinují inženýrské schopnosti se stabilní kvalitou výroby.

TopFence se zaměřuje na komerční a průmyslové fotovoltaické montážní systémy navržené pro reálné podmínky instalace spíše než na čistě teoretické konstrukční modely.

Inženýrsky orientovaný vývoj produktů

Moderní střešní projekty vyžadují více než standardní montážní hardware.

Předřadné solární montážní systémy TopFence jsou vyvinuty s důrazem na:

• Efektivita instalace
• Optimalizace odporu větru
• Vodotěsná ochrana střechy
• Konstrukční stabilita
• Dlouhodobá venkovní odolnost

Společnost neustále optimalizuje aerodynamický výkon, aby pomohla snížit zbytečnou zátěž na zátěž při zachování bezpečnosti projektu.

Vysoce kvalitní materiálové standardy

Systémy TopFence běžně využívají:

• Hliníková slitina AL6005-T5
• Spojovací materiál z nerezové oceli SUS304
• Povrchová úprava odolná proti korozi
• Přísné postupy kontroly kvality

Tyto materiálové normy pomáhají zlepšit dlouhodobou spolehlivost v náročných střešních prostředích, včetně pobřežních průmyslových oblastí.

Přizpůsobená podpora pozemního stavitelství

Komerční střešní projekty zřídka dodržují stejné podmínky.

TopFence poskytuje projektově orientovanou inženýrskou pomoc včetně:

• Analýza optimalizace zátěže
• Výpočty zatížení větrem
• CAD strukturální rozvržení
• Plánování nakládky kontejnerů
• Doporučení k instalaci

Tato podpora pomáhá dodavatelům EPC zlepšit efektivitu projektu a zároveň snížit nejistotu instalace.

Možnost globálního zásobování pro EPC a distributory

Pro distributory a velké dodavatele EPC je stabilita dodávek velmi důležitá.

TopFence podporuje:

• Hromadné obchodní objednávky
• Spolupráce OEM/ODM
• Mezinárodní dodávka projektů
• Optimalizovaná řešení balení
• Podpora rozsáhlého střešního nasazení

Vzhledem k tomu, že komerční střešní solární panely globálně expandují, jsou pro dlouhodobý úspěch projektu stále důležitější montážní řešení zaměřená na inženýrství.

FAQ — Montážní systémy solárního předřadníku na ploché střechy

Q1. Lze solární panely instalovat na plochou střechu bez vrtání?

Ano. Systém montáže solárního předřadníku na plochou střechu umožňuje instalaci fotovoltaických modulů bez prostupu střešní membránou. Konstrukce využívá zátěžovou hmotnost a aerodynamickou stabilitu namísto kotevních šroubů.

Q2. Kolik zátěže je obvykle vyžadováno?

Požadavky na zátěž se liší v závislosti na rychlosti větru, výšce budovy, vystavení střechy, úhlu sklonu a místních technických normách. Pro každý projekt jsou vyžadovány profesionální statické výpočty, protože střešní podmínky se výrazně liší.

Q3. Jsou systémy uchycení balastu bezpečné v oblastech tajfunu?

Zátěžové systémy technické kvality mohou bezpečně fungovat v oblastech se silným větrem, pokud jsou správně navrženy. Optimalizace aerodynamického tunelu, aerodynamické deflektory, zesílení okrajových zón a správné výpočty zátěže jsou zásadní v oblastech náchylných k tajfunu.

Q4. Poškodí balastní systémy střešní membrány?

Správně navržené systémy používají ochranné pryžové podložky EPDM pro snížení přímého poškození tlakem a třením. Ve srovnání s penetračními systémy poskytují štěrkové konstrukce obecně mnohem nižší riziko hydroizolace.

Jaké typy střech jsou vhodné pro montážní solární systémy?

Předřadné systémy se běžně používají na:

• Betonové ploché střechy
• TPO membránové střechy
• PVC střechy
• EPDM střechy
• Bitumenové ploché střechy

Před instalací je však vždy nutné vyhodnotit zatížení konstrukce.

Proč jsou rozložení východ-západ stále populárnější?

Uspořádání východ-západ zlepšuje využití střechy, snižuje rozteč řádků a často snižuje nároky na zátěž. U mnoha komerčních střech poskytují lepší celkovou energetickou hustotu a lepší návratnost investic.

Závěr

Komerční střešní solární průmysl se rychle vyvíjí a očekávání montážních systémů se mění spolu s ním.

Dnes se na montážní systém solárního předřadníku s plochou střechou již nepohlíží pouze jako na „alternativu bez vrtání“. Stal se komplexním inženýrským řešením zaměřeným na:

• Vodotěsná ochrana střechy
• Efektivita instalace
• Optimalizace odporu větru
• Dlouhodobá spolehlivost konstrukce
• Snížení nákladů životního cyklu

Pro dodavatele EPC může výběr správného balastního solárního regálového systému výrazně snížit riziko projektu a zároveň zlepšit efektivitu výstavby a spokojenost zákazníků.

Distributorům a majitelům komerčních budov poskytují montážní systémy technické kvality silnější dlouhodobou provozní stabilitu a nižší nároky na údržbu po celý životní cyklus fotovoltaického projektu.

Vzhledem k tomu, že střešní solární rozmístění se neustále rozšiřuje napříč továrnami, sklady, logistickými centry a průmyslovými zařízeními po celém světě, budou profesionálně navržené neprostupné montážní systémy hrát stále důležitější roli v komerční fotovoltaické infrastruktuře.

Potřebujete pro svůj další střešní fotovoltaický projekt řešení pro montáž předřadníkové solární energie na technické úrovni?

Společnost TopFence poskytuje přizpůsobená řešení montáže solárních panelů na střechu pro globální dodavatele, distributory a komerční vývojáře fotovoltaických systémů.

Služby podpory zahrnují:

• Optimalizace zátěže specifické pro projekt
• Podpora výpočtu zatížení větrem
• CAD výkresy rozložení
• Výroba OEM/ODM
• Optimalizace načítání kontejnerů
• Globální koordinace logistiky
• Technické inženýrské konzultace

Ať už plánujete instalaci na střeše skladu, solární projekt v průmyslové továrně nebo rozsáhlou komerční instalaci fotovoltaiky, výběr spolehlivého inženýrského partnera může mít podstatný rozdíl v dlouhodobé výkonnosti projektu.
